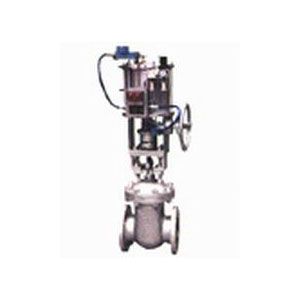

ZSDC/FHZSDC复合式气动平行切断阀是一种不带导流孔撑开式结构平行双闸阀,关闭时,动芯机构(楔形块、涨块、平行密封盘组成楔入到两环形密封面构成的楔形空腔阀体内,实现强制密封功能。开阀时,动芯机构自行离开,既使高温工况下消弭楔紧征象,其团体性能和综合指标优于楔式闸阀接受计算机旌旗灯号远距离主动控制。)
产品型号/技术参数
实行器类型 | 实行器大类 | 传动体例 | 操作情势 | 闸阀 | 公称压力(MPa) | 阀体材料 | ||
FH-复合式 | 气动 | 活塞式 | 手轮上装-DI 手轮上装-DII | 切断阀 | 1.6 2.5 6.4 4.0 10.0 | 按表内阀体材料代号 | ||
公称通径DN(mm/in) | 50~800 | |||||||
主 要 零 件 材 料 | 阀体、阀盖 | WCB ZGCr15Mo | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12MoTi | 316 | 316L | |
楔形块、涨块 | Zcr13 | ZG1Cr18Ni9T | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |
密封盘 | WCB ZGCr15Mo | 1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |
阀座 | 复合石墨密封环、2Cr13、D802 | |||||||
填料 | 加强柔性石墨/PTFE | |||||||
阀杆螺母 | 45 | 2Cr13 | 1Cr18Ni9 | |||||
适用介质 | 油品、液化石油气、 自然气、蒸汽 | 工业汽、弱酸 | 热油、硝酸 | 强氧化物 | 硝酸 | 尿素 | ||
适用温度/℃ | -29~425 | -40~550 | -196~600 | |||||
气动/手动装配情势 | 手动上装式/手轮中心装式(详见指牌所示操作要领) | |||||||
FHQ6s41(QZ)工况 | 气源故障,应急使用,仍能控制阀开/关 | |||||||
气 缸 | 气缸类型 | 单缸单活塞双动作/双缸双活塞双动作 | ||||||
工作介质 | 经净化压缩空气 | |||||||
介质温度 | 5~55℃(低于5℃的压缩空气需经特别除水处理) | |||||||
操作源(MPa) | 0.25~0.5 | |||||||
阀门控制型式 | 单电控/双电控(单电控须注明通电阀开或阀关。) | |||||||
实行标准 | 按表2 |
ZSDC/FHZSDC复合式气动平行切断阀的形状尺寸
公称(DN/mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | ||
L/mm | 1.6、2.5MPa | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | 1000 | |
4.0、6.4、 10.0MPa | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1660 | ||
H/mm | 1.6、2.5MPa | 655 | 820 | 902 | 990 | 1238 | 1342 | 1694 | 1873 | 2050 | 2200 | 2460 | 2500 | 2748 | 3500 | 3813 | 4000 | |
4.0、MPa | 668 | 820 | 932 | 1005 | 1246 | 1372 | 1717 | 1903 | 2370 | 2650 | 2850 | 2980 | 3148 | 3500 | 3815 | 4005 | ||
6.4、MPa | 668 | 820 | 932 | 1005 | 1246 | 1372 | 1717 | 1903 | 2370 | 2650 | 2850 | 2980 | 3148 | 3500 | ||||
10.0MPa | 668 | 820 | 932 | 1005 | 1364 | 1480 | 1790 | 2080 | 2370 | 2660 | 2950 | |||||||
备注 | 法兰连接尺寸连接按JB/T 79.1、2 |
ZSDC/FHZSDC复合式气动平行切断阀的控制体系配件参数
项目\型号名称 | LLF 3 25 防爆阀门控制箱 | VAP ASCO 电磁阀 | 防爆软管 | 限位开关(回讯器) |
性能规范 | 隔爆型 24VDC 220VAC 104mA 36.4mA 本安型 24VDC 30mA 使用压力:0.02-0.1MPa | 24VDC 使用压力: 0.02-0.1MPa | 耐压:2.0MPa 围转:360° | 220VDC 0.5A 触点:单级双触点 |
气源连接螺纹 | 通径6mm/3-M12×1.25 通径10mm/3-M18×1.5 通径15mm/3-M22×1.5 | 接口直径 Re1/4、Rc1/2 | ||
电源进线防爆软管连接线纹 | M27×1.5、G3/4 | |||
回讯器进线防爆软管连接螺纹 | M16X1、G1/2 | M16×1.5、Z1/2(进口) | ||
阀门公称直径配 气源铜管直径 | DN50~150MM配φ8×1 DN200~250MM配φ12×1 DN300~600MM配φ16×1.5 DN700~800MM配φ18×2 | |||
备注 | 手控装配有自锁机构 ?电路故障时进行手动操作 | ?VPA和ASCO电磁阀、限位开关的控制电源的回讯器等可集中接入接线盒中。 |
