【产品说明】

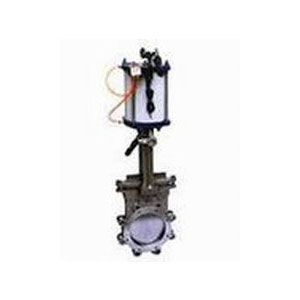

PZ673H、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。
PZ673H、PZ673F、PZ673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和旌旗灯号输出，也可以完成延续动作的主动控制。用户可根据现实必要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，分外适合于造纸行业在管道上作调节和节流使用。
【产品性能参数】
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）重要性能参数
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
|---|---|---|---|---|
| PZ673H-10C~16C | 10~16 | 1.0~1.6 | ≤ 100 | 纸浆、污水、煤浆、灰渣水泥混合物 |
| PZ673F-10P~16P | ||||
| PZ673Y-10P~16P |
【产品零部件材料】
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体 | 阀杆 | 密封面 | 填料 | |
| PZ673H-10C~16C | WCB | 2Cr13 | 硬质合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨环 |
| PZ673F-10P~16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ673Y-10P~16P | CF8 (304) | 0Cr18Ni9 (304) | ||
【产品形状及结构尺寸 (PN10)】
PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀（刀闸阀）形状及结构尺寸 (mm)
| DN | L | D | D1 | D2 | H | z×M |
|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 100 | 285 | 4×M16 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4×M16 |
| 80 | 46 | 195 | 160 | 135 | 315 | 4×M16 |
| 100 | 52 | 215 | 180 | 155 | 365 | 8×M16 |
| 125 | 56 | 245 | 210 | 185 | 400 | 8×M16 |
| 150 | 56 | 280 | 240 | 210 | 475 | 8×M20 |
| 200 | 60 | 335 | 295 | 265 | 540 | 8×M20 |
| 250 | 68 | 390 | 350 | 320 | 630 | 12×M20 |
| 300 | 78 | 440 | 400 | 368 | 780 | 12×M20 |
| 350 | 78 | 500 | 460 | 428 | 885 | 16×M20 |
| 400 | 102 | 565 | 515 | 482 | 990 | 16×M22 |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20×M22 |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20×M27 |
| 800 | 190 | 1010 | 950 | 898 | 2000 | 24×M30 |
【产品形状及结构尺寸 (PN16)】
PZ673H、PZ673F、PZ673Y (PN16) 型刀型闸阀（刀闸阀）形状及结构尺寸 (mm)
| DN | L | D | D1 | D2 | H | z×M |
|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 99 | 285 | 4×M16 |
| 65 | 46 | 185 | 145 | 120 | 295 | 4×M16 |
| 80 | 46 | 200 | 160 | 135 | 315 | 8×M16 |
| 100 | 52 | 220 | 180 | 155 | 365 | 8×M16 |
| 125 | 56 | 250 | 210 | 185 | 400 | 8×M16 |
| 150 | 56 | 285 | 240 | 210 | 475 | 8×M20 |
| 200 | 60 | 340 | 295 | 265 | 540 | 12×M20 |
| 250 | 68 | 405 | 355 | 310 | 630 | 12×M22 |
| 300 | 78 | 460 | 410 | 375 | 780 | 12×M22 |
| 350 | 78 | 520 | 470 | 435 | 885 | 16×M22 |
| 400 | 102 | 580 | 525 | 485 | 990 | 16×M27 |
| 450 | 114 | 640 | 858 | 545 | 1100 | 20×M27 |
| 500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 |
| 600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 |
| 800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 |
