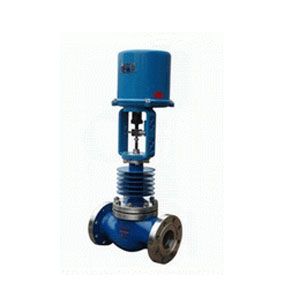

ZRSGW电子式电动高温调节阀是由3810系列电子式电动实行机构和高温调节阀体组成，内含饲服功能，接受同一的4-20mA或1-5V?DC的标准旌旗灯号，将电流旌旗灯号变化成相对应的直线位移，主动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的延续调节。电子式电动高温调节阀调节机构采用平衡式阀塞结构，电子式电动高温调节阀具有阀稳固性好，不易震荡，噪音低，对温度敏感性小，许可使用压差不大、温度压力较大等特点。电子式电动高温调节阀广泛使用于流量大，温度高，走漏量要求不严酷的场合。
可配置3410系列开关型电动实行器，只控制高温高压介质的通断。
可配置防爆型电动实行器，知足苛刻工况和伤害易燃易爆场所。
重要技术参数
阀体部分
1、阀芯情势：单座，笼式，套筒。
2、流量特征：线性，等百分比。
3、阀体情势：纵贯铸造球形阀。
4、公称通径：DN25~300mm
5、公称压力：1.6-6.4MPa
6、法兰标准：GB/T9113、 JB/T79
7、阀盖情势：高温型+230～+450℃、超高温型+230～+560℃ 。
8、密封填料：金属石墨缠绕垫片、柔性石墨、碳纤维填料。
实行机构
| 实行器型号 | 3810L，3410L直行程系列 |
| 重要技术参数 | 电源电压：220V/50Hz、输入旌旗灯号：4-20mA或1-5V?DC、输出旌旗灯号：4-20mA?DC |
| 防护等级：相称IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
重要零件材料
| 1 | 阀体 | WCB | CF8 | CF8M | CF3M |
| 2 | 阀座、套筒 | 304 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 316 | 316L |
| 4 | 导向套、并帽 | 304 | 304 | 316 | 316L |
| 5 | 阀盖 | WCB | CF8 | CF8M | CF3M |
| 6 | 阀杆 | 304 | 304 | 316 | 316L |
| 7 | 散热片 | 304 | 304 | 316 | 316L |
| 8 | 填料 | PTFE/柔性石墨 | |||
| 9 | 弹簧 | 65Mn | 304 | 316 | 316L |
| 10 | 螺母 | 304 | 304 | 316 | 316L |
重要性能指标
| 项目 | 指标值 | ||
| 基本偏差% | 配3810L±2.5； | ||
| 回差% | 配381L ±2.0； | ||
| 死区% | 1.0 | ||
| 始尽头误差% | 电开 | 始点±2.5 | 尽头±2.5 |
| 始点±2.5 | 尽头±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 尽头 | ±2.5 | ||
| 额定行程误差% | ≤2.5 | ||
| 泄漏量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30：1 | ||
额定流量系数Kv、许可压差
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径 (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数KV | 单座 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 笼式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
| 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 许可压差(MPa) | 单座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.28 |
| 笼式 | 5.8 | 5.0 | 4.9 | 4.3 | 3.0 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 | 2.4 | 2.0 | |
| 套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
形状连接尺寸(mm)
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H1 | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H2 | 396 | 428 | 428 | 436 | 415 | 464 | 507 | 690 | 840 | 632 | 725 | 882 | |
| H | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
