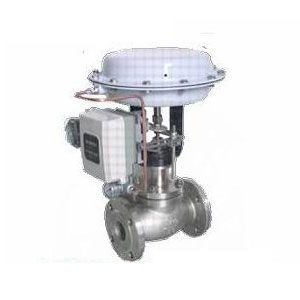

ZXM型新系列气动薄膜套筒调节阀
是一种压力平衡调节阀。配用多弹簧实行机构，总体机构紧凑、重量轻、稳固性好。流体通道呈S流线型、压降损失小，许可压差大，噪音小，流通能力大。广泛应用于正确控制气体、流体、蒸汽等介质工艺参数如压力、流量、温度、液位保持在给定值。分外适用于许可流量大、压差大，走漏量要求不高的场合。
本系列产品有调节型和调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。走漏量标准有IV 级或VI级。流量特征为线性或等百分比。 多种多样的品种规格可供选择。
产品特点
◇ 采用平衡式阀芯结构，轴向平衡力小，许可压差，稳固性好。
◇ 套筒互换性强，拆装方便，容易维修。
◇ 全金属阀芯结构适用多种工作场合，达到IV级走漏标准，ZXMO型软密封结构阀芯达到VI级走漏标准，ZXMQ型软密封结构阀芯达到VI级走漏标准。
◇ 阀体按流体力学原理设计成等截面低流组流道，可调范围大，固有可调比为50，额定流量系数增大30%。
◇ 实行机构采用多弹簧结构，高度削减30%、重量减轻30%。
◇ ZXPV型波纹管密封型调节阀，对移动的阀杆形成了完全密封，堵绝流体外漏。
◇ ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
重要零件材料
◇ 阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
◇ 阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
◇ 软密封阀芯：加强聚四氟乙烯
◇ 填 料：聚四氟乙烯，柔性石墨
◇ 波 纹 管：1Cr18Ni9Ti
◇ 填 片：橡胶石棉板、10#、1Cr18Ni9Ti石棉缠绕垫片
◇ 膜 盖：A3
◇ 波 纹 膜 片：丁晴橡胶夹加强涤纶织物
◇ 弹 簧：60SIMN
◇ 阀杆、推杆：2Cr13、1Cr18Ni9Ti
◇ 衬 套：2Cr13
技术参数
规格与技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数 KV | 直线 | 6.9 | 11 | 17.4 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||
| 膜片有用面积Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||
| 旌旗灯号范围Pr(KPa) | 20~100、40~200 | |||||||||||
| 气源压力Ps(MPa) | 0.14~0.4 | |||||||||||
| 固有流量特征 | 直线、等百分比 | |||||||||||
| 固有可调比 | 50 | |||||||||||
| 许可走漏量 | 硬阀座不平衡型：IV级（10-4阀额定容量） 软阀座：VI级 | |||||||||||
| 公称压力PN（MPa） | 1.0、1.6、4.0、6.4 | |||||||||||
| 工作温度t（℃） | 常温型 | -20~200、-40~240、-60~250 | ||||||||||
| 散热型 | -40~450、-60~450 | |||||||||||
| 高温型 | 300~560 | |||||||||||
| 低温型 | -60~-100、-100~-200、-200~-250 | |||||||||||
本产品性能指标贯彻GB/T4213-92标准
许可压差
气关式调节阀许可压差表 单位: MPa
| 膜片有胶面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||||
| 旌旗灯号范围Pr(KPa) | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | ||
| 气源压力Ps(MPa) | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | ||
| 需配附件 | - | P | P | - | P | P | - | P | P | - | P | P | ||
| 公 称 通 径 DN （mm） 及 阀 座 直 径 d (mm) | 20 | 10 | 2.67 | 6.23 | 6.40 | |||||||||
| 25 | 12 | 2.22 | 5.19 | 6.40 | ||||||||||
| 32 | 15 | 2.58 | 6.02 | 6.40 | ||||||||||
| 40 | 20 | 3.18 | 6.40 | 6.40 | ||||||||||
| 25 | 2.58 | 6.02 | 6.40 | |||||||||||
| 2.12 | 4.95 | 6.37 | ||||||||||||
| 50 | 25 | 2.58 | 6.02 | 6.40 | ||||||||||
| 32 | 2.12 | 4.95 | 6.37 | |||||||||||
| 40 | 1.73 | 4.05 | 5.21 | |||||||||||
| 65 | 32 | 2.04 | 4.77 | 6.14 | ||||||||||
| 80 | 40 | 2.60 | 6.08 | 6.40 | ||||||||||
| 50 | 2.05 | 4.77 | 6.14 | |||||||||||
| 65 | 1.68 | 3.93 | 5.06 | |||||||||||
| 100 | 50 | 2.05 | 4.77 | 6.14 | ||||||||||
| 65 | 1.69 | 3.39 | 5.06 | |||||||||||
| 70 | 1.36 | 3.18 | 4.09 | |||||||||||
| 125 | 65 | 1.83 | 4.28 | 5.51 | ||||||||||
| 150 | 70 | 2.27 | 5.30 | 6.40 | ||||||||||
| 100 | 1.84 | 4.28 | 5.51 | |||||||||||
| 125 | 1.54 | 3.59 | 4.62 | |||||||||||
| 200 | 100 | 1.84 | 4.28 | 5.51 | ||||||||||
| 125 | 1.54 | 3.59 | 4.62 | |||||||||||
| 150 | 1.12 | 2.62 | 3.37 | |||||||||||
*P:阀门定位器**对于ZXMV型单座纹管密封调节阀,最大许可压差为1.0MPa，表中数据若数值小于1.0MPa则不变，若数值MPa，则取值1.0MPa。
气开式调节阀许可压差表 单位: MPa
| 膜片有胶面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||
| 旌旗灯号范围Pr(KPa) | 20-100 | 20-100 | 20-100 | 20-100 | 20-100 | 20-100 | 20-100 | 20-100 | ||
| 气源压力Ps(MPa) | 0.14 | 0.14 | 0.14 | 0.14 | 0.14 | 0.14 | 0.14 | 0.14 | ||
| 需配附件 | - | P | - | P | - | P | - | P | ||
| 公 称 通 径 DN （mm） 及 阀 座 直 径 d (mm) | 20 | 10 | 2.67 | 6.23 | ||||||
| 25 | 12 | 2.22 | 5.19 | |||||||
| 32 | 15 | 2.58 | 6.02 | |||||||
| 40 | 20 | 3.18 | 6.40 | |||||||
| 25 | 2.58 | 6.02 | ||||||||
| 2.12 | 4.95 | |||||||||
| 50 | 25 | 2.58 | 6.02 | |||||||
| 32 | 2.12 | 4.95 | ||||||||
| 40 | 1.73 | 4.05 | ||||||||
| 65 | 32 | 2.04 | 4.77 | |||||||
| 80 | 40 | 2.60 | 6.08 | |||||||
| 50 | 2.05 | 4.77 | ||||||||
| 65 | 1.68 | 3.93 | ||||||||
| 100 | 50 | 2.05 | 4.77 | |||||||
| 65 | 1.69 | 3.39 | ||||||||
| 70 | 1.36 | 3.18 | ||||||||
| 125 | 65 | 1.83 | 4.28 | |||||||
| 150 | 70 | 2.27 | 5.30 | |||||||
| 100 | 1.84 | 4.28 | ||||||||
| 125 | 1.54 | 3.59 | ||||||||
| 200 | 100 | 1.84 | 4.28 | |||||||
| 125 | 1.54 | 3.59 | ||||||||
| 150 | 1.12 | 2.62 | ||||||||
阀门定位器
ZXPV型单座纹管密封调节阀,最大许可压差为1.0MPa，表中数据若数值小于1.0MPa则不变，若数值MPa，则取值1.0MPa。
各种不同的固有流量特征和不同的相对行程下的相对流量数值:R50
| 特征/ | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| 直线 | 2 | 11.8 | 21.6 | 31.4 | 41.2 | 51 | 60.8 | 70.6 | 80.4 | 90.2 | 100 |
| 等比 |
