HPN高压低噪声笼式调节阀

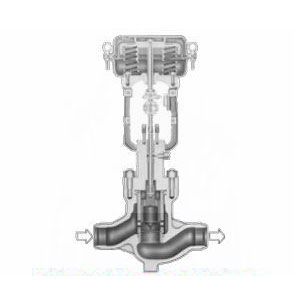

HPN高压低噪声笼式调节阀是一种为降低可压缩流体噪声而设计的压力平衡式调节阀，为适应气体的节流扩散与膨胀，套筒上设有很多对称小孔来降低压力降，比HHPC高压笼式阀噪声低。阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大。调节阀配用多弹簧式薄膜实行机构，结构紧凑，输出力大。

产品吻合GB/T4213-92。

阀　体

型式：单座铸造球型阀

公称通径：40～200mm

公称压力：ANSI 900、1500、2500、JIS 63K

连接型式：法兰连接 RF、 RJ

标准按：ANSI B16.5，JIS B2201

焊接连接：嵌接焊：SW（40～80mm）

对接焊：BW（80～200mm）

材料：ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2Ti 1.25Cr0.5Mo 2.25Cr1.0Mo 5.0Cr0.50Mo SCPH21 SCPH32 SCPH61

上阀盖：常温型（P）：-5～+230℃

伸长Ⅰ型（E1）： +230～+566℃

压盖型式：螺栓压紧式

填料：石棉编织填料。

阀内组件

阀芯型式：金属阀座压力平衡式结构

流量特征：线性特征见图1

材料：1Cr18Ni9，0Cr17Ni12Mo2，8Cr17和不锈钢堆焊司太莱合金

实行机构

型式：LHA多弹簧式薄膜实行机构

膜片材料：乙丙橡胶夹尼龙布

弹簧范围：40～200 80～240kPa

供气压力：0.28 0.30 0.40 MPa

气源接口：Rc1/4

环境温度：-30～+70℃

备注:该阀也可配用LVA5或LVA6、LVP实行机构

阀作用型式：气-开式气-关式

附件：定位器，手轮机构，气动阀位传送器等。

性能

走漏量：吻合标准ANSI B16.104Ⅲ级，小于额定Cv的0.1%

回差：1%（带定位器）

线性：±1%（带定位器）

可调范围：50：1

Cv值和行程

公称通径（mm）		40			50			80			100			150			200
阀座直径（mm）		25	32	40	32	40	50	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	ANSI 900，1500 JIS63K	8	12	20	12	20	30	30	43	62	43	62	90	90	135	210	135	210	330
额定Cv值	ANSI 2500	-	8	12	8	12	20	20	30	43	30	43	62	62	90	135	90	135	210
额定行程（mm）		25						38						50			75

许可压差
配用LHA或LVA实行机构（带定位器）
A气-关式阀

公称压力	实行机构	供气压力（MPa）	弹簧范围（MPa）	许可压差（MPa）
				公称通径（mm）
				40	50	80	100	150	200
ANSI 900 1500 JIS 63K	LHA3D	0.28	0.04～0.20	15.3 26.4	11.6 19	7.8 11.3	5.8 7.4	-	-
		0.30	0.04～0.20	26.1 26.4	23.3 24.8	7.8 15.2	5.8 10.3	-	-
		0.35	0.08～0.24	15.3 26.4	15.3 26.4	15.6 17.2	11.7 11.8	6.4	-
		0.40	0.08～0.24	26.4	23.3 26.4	15.6 26.4	11.7 19.1	7.8 11.7	-
	LHA4D	0.28	0.04～0.20	21.1 26.4	20.1 26.4	13.5 22.7	10.1 15.9	6.7 9.1	5 5.7
		0.30	0.04～0.20	26.3 26.4	20.1 26.4	13.5 26.4	10.1 21	6.7 12.5	5 8.3
		0.35	0.08～0.24	-	26.4	26.4	20.2 23.5	13.5 14.2	9.5
		0.40	0.08～0.24	-	-	-	20.2 26.4	13.5 22.6	10.1 15.8
	LHA5D	0.28	0.04～0.20	-	-	-	13.8 23.4	9.2 14.1	6.9 9.5
ANSI 2500	LHA3D	0.28	0.04～0.20	15.3 26.4	11.6 19	10.6 16.9	7.1 9.9	4.4 4.5	-
		0.30	0.04～0.20	15.3 33.9	11.6 24.8	10.6 22.2	7.1 13.5	4.4 6.7	-
		0.35	0.08～0.24	26.1 37.7	23.3 27.7	21.2 24.9	14.2 15.3	7.8	-
		0.40	0.08～0.24	30.6 4.4	23.3 42.3	21.2 38.1	14.2 24.2	8.8 13.4	-
	LHA4D	0.28	0.04～0.20	21.1 44	20.1 35.9	18.3 32.4	12.3 20.3	7.6 11	6.7 9.1
		0.30	0.04～0.20	26.3 44	20.1 44	18.3 41.5	12.3 26.5	7.6 14.8	6.7 12.5
		0.35	0.08～0.24	28.9 44	28.9 44	28.9 44	24.6 29.5	15.3 16.7	13.5 14.2
		0.40	0.08～0.24	42 44	40.3 44	36.7 44	24.6 44	15.3 26.3	13.5 22.6
	LVA5D	0.28	0.04～0.20	-	-	-	16.8 29.4	10.4 16.6	9.2 14.1

注:1、黑线框内数字透露表现调节阀配用标准的实行机构。
2、表上关闭时的许可压差的条件是△P1=（P2=0），全关时的压差随出口压力P2不同稍有转变。
3、最大许可压差不准超过ANSI B16.34或JIS B2201规定的最大值。
4、进口压力P1不准超过关闭时的许可压差。
5、统一格内上方为阀全开时许可压差，下方为阀全关时许可压差。
B、气-开式阀

公称压力	实行机构	供气压力（MPa）	弹簧范围（MPa）	许可压差（MPa）
				公称通径（mm）
				40	50	80	100	150	200
ANSI 900 1500 JIS 63K	LHA3R	0.28	0.08～0.24	15.3 26.4	11.6 19	7.8 11.3	5.8 7.4	-	-
		0.30		19 26.4	17.5 19	11.3	7.4	-	-
		0.35		-	18.9 19	-	-	-	-
	LHA4R	0.28		21.1 26.4	20.1 26.4	13.5 22.7	10.1 15.9	6.7 9.1	5 5.7
		0.30		-	21 26.4	20.3 22.7	15.2 15.9	9.1	5.7
		0.35		-	-	21 22.7	15.9	-	-
	LVA5R	0.28		-	-	-	13.8 23.4	9.2 14.1	6.9 9.5
	LVA6R	0.50	0.19～0.35	-	-	-	26.4	-	-
	LVA6R	0.50	0.19～0.40	-	-	-	-	19.1 26.4	-
ANSI 2500	LHA3R	0.28	0.08～0.24	15.3 26.4	11.6 19	10.6 16.9	7.1 9.9	4.4 4.5	-
		0.30		19 26.4	17.5 19	15.9 16.9	9.9	4.4 4.5	-
		0.35		-	18.9 19	16.9	-	-	-
	LHA4R	0.28		21.1 44	20.1 35.9	18.3 32.4	12.3 20.3	7.6 11	6.7 9.1
		0.30		-	21 35.9	21 32.4	18.4 20.3	11 11	9.1 9.1
		0.35		-	-	-	20.3 20.3	-	-
	LVA5R	0.28		-	-	-	16.8 29.4	10.4 16.6	9.2 14.1
	LVA6R	0.40	0.19～0.35	-	-	-	36.8 44	-	-
	LVA6R	0.50	0.19～0.40	-	-	-	-	21.6 36.8	-

备注:1、黑线框内数字透露表现配用标准的实行机构。
2、表上关闭时的许可压差的条件是△P=P1（P2=0）。
3、最大许可压差不准超过ANSI B16.34或JIS B2201规定的最大值。
4、进口压力P1不准超过关闭时的许可压差。
5、统一格内上方为全开时许可压差，下方为阀全关时许可压差。
配用LVP实行机构（带定位器） 100KPa

公称压力	实行机构	公称通径（mm）	供气压力（MPa）
公称压力	实行机构	公称通径（mm）	0.30	0.40	0.50
ANSI 900,1500,JIS 63K	LVP5	150	19.8 24.2	26.4	26.4
ANSI 2500	LVP5	150	19.8 28.1	26.4 38.9	33 44
ANSI 900,1500,JIS 63K	LVP6	200	19.1 26.4	25.5 26.4	26.4
ANSI 2500	LVP6	200	19.2 44	25.5 44	31.9 44

备注:1、假如实行机构带有辅助气源，应选二者中较小一个供气压力作为计算许可压差的基础。
2、表上关闭时的许可压差的的条件是△P=P1（P2=0），全关时的压差随出口压力P2不同，稍有转变。
3、最大许可压差不准超过ANSI B16.34或JIS B2201规定的最大值。
4、进口压力P1不准超过阀关闭时的许可压差。
5、统一格内上方压差为全开时许可压差，下方压差为阀全关时许可压差。
法兰距 mm

公称通径	A
	JIS63K	ANSI 900		ANSI 1500		ANSI 2500
	RF	RF(SW,BW)	RJ	RF(SW,BW)	RJ	RF(SW,BW)	RJ
40	323	333	333	333	333	358	361
50	354	375	378	375	378	400	403
80	431	440	443	460	463	498	504
100	496	510	513	530	533	575	585
150	699	715	718	770	776	820	833
200	895	915	918	972	982	1020	1036

形状尺寸 mm

公称通径	实行机构	H						E			C	φB
		ANSI 900 JIS 63K		ANSI 1500		ANSI 2500		ANSI 900	ANSI 1500	ANSI 2500
		常温型 (P)	伸长型 (E1)	常温型 (P)	伸长型 (E1)	常温型 (P)	伸长型 (E1)	ANSI 900	ANSI 1500	ANSI 2500
40	LHA3D、R	735	875	735	875	780	925	100	105	120	363	350
40	LHA4D、R	890	1030	890	1030	935	1080	100	105	120	520	470
50	LHA3D、R	765	925	765	925	800	960	110	120	130	363	350
50	LHA4D、R	925	1085	925	1085	960	1120	110	120	130	520	470
80	LHA3D、R	800	980	800	980	835	1005	140	150	165	363	350
80	LHA4D、R	960	1140	960	1140	995	1165	140	150	165	520	470
100	LHA3D、R	835	1015	835	1015	880	1050	160	170	195	363	350
	LHA4D、R	995	1175	995	1175	1040	1210				520	470
	LVA5D	1380	1560	1380	1560	1425	1595					620
	LVA5R	1490	1670	1490	1670	1535	1705					620
	LVA6R	1229	1409	1229	1409	1274	1444					445
150	LHA3D、R	895	1075	895	1075	935	1110	210	225	260	363	360
	LHA4D、R	1055	1235	1055	1235	1095	1270				520	470
	LVA5D	1440	1620	1440	1620	1480	1655					620
	LVA5R	1550	1730	1550	1730	1590	1765					620
	LVA6R	1300	1480	1300	1480	1340	1515					445
	LVP5	1080	1260	1080	1260	1120	1295					345
200	LHA4D、R	1155	1395	1155	1395	1185	1370	280	290	330	520	470
	LVA5D	1545	1785	1545	1785	1575	1760					620
	LVA6R	1655	1895	1655	1895	1685	1870					620
	LVP6	1395	1635	1395	1635	1425	1610					445

注：1.P=常温型上盖，E1=伸长I型上阀盖。
2.表上H栏尺寸是调节阀不带手轮机构的数字，假如带手轮机构，要响应加上手轮机构的尺寸。
重量 KG

公称通径	实行机构	法兰连接						焊接连接
		ANSI900 JIS63K		ANSI1500		ANSI2500		ANSI900JIS63K		ANSI1500		ANSI2500
		常温型（P）	伸长型（E1）	常温型（P）	伸长型（E1）	常温型（P）	伸长型（E1）	常温型（P）	伸长型（E1）	常温型（P）	伸长型（E1）	常温型（P）	伸长型（E1）
40	LHA3D、R	60（55）	65（60）	65	70	90	95	50	55	55	60	75	80
40	LHA4D、R	90（85）	95（90）	95	100	125	130	80	85	85	90	105	110
50	LHA3D、R	70（65）	80（75）	75	85	110	120	55	65	60	70	85	95
50	LHA4D、R	100（95）	110（105）	150	115	140	150	85	95	90	100	115	125
80	LHA3D、R	105（100）	115（105）	140	160	225	245	85	95	110	130	170	190
80	LHA4D、R	135（100）	145（140）	170	190	255	275	115	125	140	160	200	220
100	LHA3D、R	135（125）	160（150）	195	225	315	345	105	130	155	185	230	260
	LHA4D、R	165（155）	190（180）	225	255	345	375	135	160	185	215	260	290
	LHA5D	265（255）	290（280）	325	355	445	475	235	260	285	315	360	390
	LHA5R	290（280）	315（305）	350	380	470	500	260	285	310	340	385	415
	LHA6R	305（905）	330（320）	365	395	485	515	275	300	325	355	400	430
150	LHA3D、R	345（330）	380（365）	525	570	875	915	285	320	435	480	660	700
	LHA4D、R	395（360）	410（395）	555	600	905	945	315	350	465	510	690	730
	LHA5D	475（460）	510（495）	655	700	1005	1045	415	450	565	610	790	830
	LHA5R	500（485）	535（520）	680	725	1030	1070	440	470	590	635	815	855
	LHA6R	515（500）	550（535）	695	740	1045	1085	455
