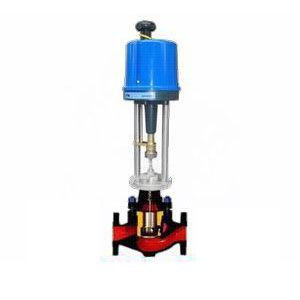

KHSC电动套筒调节阀

KHSC电动套筒调节阀适用于高压差级易产生闪蒸空化的场合，是一种高性能的单座调节阀，结实的套筒珍爱阀体不受阀蒸和空化的破坏。阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。调节阀的走漏量吻合ANSI B16.104标准。调节阀配用多弹簧薄膜实行机构，其结构紧凑，输出力大。 产品吻合GB/T4213-92。

阀　体

型式：纵贯单座套筒式铸造球型阀

公称通径：25、40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K

PN1.6、4.0、6.4MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等

上阀盖：常温型（P）：-17～+230℃

伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸长Ⅱ型（E2I）：-100～-45℃

伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的许可范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式 单座套筒式柱塞型阀芯

流量特征 等百分比特征（%）和线性特征（L）,参考流量特征曲线图

套筒情势 星散式套筒

材料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

电动实行机构

型　　式：DKZ系列电动实行机构；361L系列电子式电动实行机构；RS系列电动实行机构；PSL系列电子式电动实行机构

输入旌旗灯号：DKZ实行机构：Ⅱ型0～10mA?DC(输入电阻200Ω)；Ⅲ型4～20mA?DC(输入电阻 250Ω) 361L实行机构：4～20mA?DC或1～5V(输入电阻250Ω) RS实行机构：0～10mA?DC、4～20mA?DC PSL实行机构：4～20mA?DC

电源电压

DKZ实行机构：220V，50Hz。

361L实行机构：220V，50/60Hz。

RS实行机构：单相控制220V?AC±5%；三相控制380V±5%。

PSL实行机构：单相控制220V，50Hz

手动机构：DKZ实行机构：手轮；361L实行机构：离合式；RS实行机 构：手轮；PSL实行机构：手轮

环境温度：－20～＋60℃

阀作用型式：电关式或电开式

气动实行机构

型式：LHA多弹簧薄膜实行机构、LVA5单弹簧薄膜实行机构、LVA6单作用气缸动活塞实行机构、LVP双作用气缸活塞实行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作用型式：用正作用或反作用实行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级

回差：带定位器：小于全行程的1%，

　　 不带定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本偏差：带定位器：小于全行程的±1%，

　　 不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

法兰距 mm

注：法兰距吻合IEC534-3标准
