概述

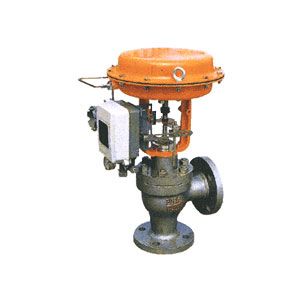

ZJHS精小型气动薄膜角形单痤调节阀采用顶部导向结构，配用多弹簧实行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特征正确、拆装方便等好处。广泛应用于正确控制气体、液体等介质的工艺参数如压力、流量、温度、液位保持在给定值。分外适用于许可走漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN20-200，适用流体温度有-200°C～+500°C范围内多种档次。走漏量标准有Ⅳ或Ⅵ级，流量特征为线性或等百分比。多种多样的品种规格可供选择。
重要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ni、司钛莱合金堆焊
软密封阀芯：加强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜 盖：A3
波 纹 膜片：丁腈橡胶夹加强涤纶织物
弹 簧：60Si2Mn
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
重要技术参数及性能
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| 阀座直径dn(mm) | (10) | (12) | (15) | (20) | |||||||||||
| 额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | ||||||||||
| 膜片有用面积Ac(cm2) | 280 | 400 | 600 | 1000 | |||||||||||
| 公称压力PN（PMa) | 1.6、4.0、6.4 | ||||||||||||||
| 固有流量特征 | 直线、等百分比 | ||||||||||||||
| 固有可调比R | 50：1 | ||||||||||||||
| 旌旗灯号范围Pr(KPa) | 20～100、40～200、80～240段幅：20～60、60～100 | ||||||||||||||
| 气源压力Ps(MPa) | 0.14～0.4 | ||||||||||||||
| 许可走漏量 | 硬密封：Ⅳ级、软密封：Ⅵ级 | ||||||||||||||
| 工作温度t(°C) | 常温型 | -20～200、-40～250、-06～250 | |||||||||||||
| 散热型 | -40～450、-60～450 | ||||||||||||||
| 高温型 | 450～560 | ||||||||||||||
| 低温型 | -60～100、-100～-200、-200～-250 | ||||||||||||||
