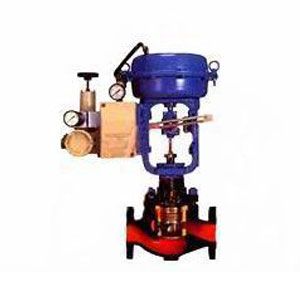

HCB气动笼式双座调节阀

HCB气动笼式双座调节阀是压力平衡式调节阀，阀内流体通道呈S流体线型，还设有一个改善套筒四周流体平稳流动的导向翼，好处是压降损失小，流量大，可调范围广。流量特征曲线精度高，动态稳固性好。噪音低，空化腐蚀小，调节阀动态稳固性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜实行机构或电动实行机构，其结构紧凑、输出力大。产品吻合GB/T4213-92。。

阀　体

型式：纵贯双座铸造球型阀

公称通径：20、25、40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K

PN1.6、4.0、6.4MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等

上阀盖：常温型（P）：-17～+230℃

伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸长Ⅱ型（E2I）：-100～-45℃

伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的许可范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：单座套筒式柱塞型阀芯

流量特征：等百分比特征（%）和线性特征（L）,参考流量特征曲线图

套筒情势：星散式套筒

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

实行机构

型式：LHA多弹簧薄膜实行机构、LVA5单弹簧薄膜实行机构、LVA6单作用气缸动活塞实行机构、LVP双作用气缸活塞实行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）

400～500kPa（LVA6型）、300～500kPa（LVP型）

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作用型式：用正作用或反作用实行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级

　　　 软阀座：小于阀额定容量的10-7, 吻合ANSI B16.104-1976IV级

回差：带定位器：小于全行程的1%，

　　　 不带定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本偏差：带定位器：小于全行程的±1%，

　　　 不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

高容量阀芯

高精度流量特征阀芯

许可压差
软阀座的工作温度和压差的范围   软阀座的工作温度和压差的范围
金属阀座
A.气-关式阀 100Kpa

B.气-开式阀 100KPa

1.最大许可压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.统一格内的上方数字透露表现阀常开许可压差,下方数字透露表现阀全关时的许可压差。
3.黑线框内数字透露表现阀配用标准规格实行机构
软阀座
A.气-关式阀 100KPa

B.气-开式阀 100KPa

1、最大许可压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、带有*阀的走漏量≤10-4,吻合标准ANSI B16.04Ⅳ级，无*阀的走漏量≤10-7，吻合标准ANSI B16.04-1976Ⅵ级。
3、黑线框内数字透露表现阀配用标准规格实行机构。
法兰距mm

法兰距吻合IEC534-3标准
形状尺寸 mm
