概述

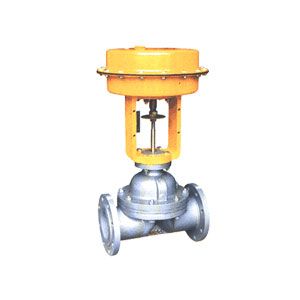

ZJHT型气动薄膜隔膜调节阀（简称气动隔膜阀）采用隔膜与阀体间“山”形凸出面进行密封，与外界隔离（无填料函），阀体流简单、阻力小，额定流量系数大、阀门关时内外走漏为零，可覆盖防腐层，分外适合于剧毒、腐蚀性介质或不许可污染介质的调节。
重要零件材料
阀体：HT200、ZG25、衬胶、氟塑料
阀盖：HT200、ZG25
隔膜材质：丁荃胶、自然胶、聚四氟乙烯
波纹薄膜：丁腈橡胶夹加强涤纶织物
膜盖：A3
弹簧：60Si2Mn
重要技术参数
| 公称能径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数KV | 无衬里 | 9.8 | 19 | 32 | 48 | 63 | 108 | 158 | 270 | 360 | 518 | 1114 |
| 有衬里 | 7.8 | 17 | 28 | 41 | 55 | 87 | 127 | 240 | 311 | 41 5 | 1121 | |
| 额定行程L(mm) | 8 | 10 | 12 | 16 | 24 | 30 | 34 | 36 | 44 | 55 | 65 | |
| 膜片有用面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
| 公称压力PN | 1.0 1.6 | |||||||||||
| 固有流量物性 | 近似等百分 | |||||||||||
| 工作温度（°C） | ≤150 | |||||||||||
| 旌旗灯号范围Pr(KPa) | 20～100；40～200；80～240；段幅：20～60；60～100 | |||||||||||
| 基本偏差% | 带定位 | ±2.0 | 不带定位 | ±10 | ||||||||
| 回差% | ±1.5 | ±8 | ||||||||||
| 死区% | ±1.5 | ±6 | ||||||||||
| 始尽头误差% | ±2.0 | ±10 | ||||||||||
| 额定行程误差% | ±2.5 | |||||||||||
| 许可走漏量L/h | 在许可压差范围内走漏量为零 | |||||||||||
