概述

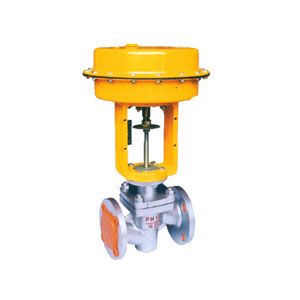

AJHF衬氟塑波纹管调节阀是一种防腐蚀纵贯单座调节阀，与流体接触的阀体内壁和阀内组件都衬F46的防腐材料，阀内装有波纹管组件，阀芯顶端与聚四氟乙烯的波纹管上端密封，波纹管下端与阀体、上阀盖、支座用螺栓螺母密封连接，如许，波纹管把介质与外界隔绝，保证阀芯上下动作天真。该阀几乎能抗所有化学介质的腐蚀，密封性精良，一旦波纹管损坏，调节阀填料可起第二首珍爱性密封，故适用于剧毒、强腐蚀、易挥发、易渗透介质的调节切断控制。
重要零件材料
阀 体：ZG230-450衬F46（FEP） 不锈钢衬F46（FEP）
阀座、阀芯：F46、哈氏合金、A蒙乃尔合金
波 纹 管：F46（FEP）、*哈氏合金
填 料：F4。柔性石墨
膜 盖：SPHC钢板
弹 簧：60Si2Mn
重要技术参数
| 公称通径mm | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
| 阀座直径mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 公称压力MPa | 1.0 1.6 | ||||||||||||||||||
| 流量特性 | 直线 | 直线；等百分比 | |||||||||||||||||
| 有用面积cm2 | 280 | 400 | 630 | 1000 | |||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | ||||||||||||||
| 弹簧范围KP | 20～100；40～200；80～240；段幅：20～60；60～100 | ||||||||||||||||||
| 可调比 | R=30:1 | ||||||||||||||||||
| 介质温度°C | -20～+150 | ||||||||||||||||||
| 基本偏差% | 带定位 | ±2.0 | 不带定位 | ±10 | |||||||||||||||
| 回差% | ±1.5 | ±8 | |||||||||||||||||
| 死区% | ±1.5 | ±6 | |||||||||||||||||
| 始尽头误差% | ±2.0 | ±10 | |||||||||||||||||
| 额定行程误差% | ±2.5 | ||||||||||||||||||
| 许可走漏量L/h | 10-5X阀额定容量 | ||||||||||||||||||
*本产品性能标贯彻GB/T4213-92
形状尺寸
| 公称通径DN | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
| H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 848 | 902 | 920 | 1020 |
| H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
| A | 282 | 360 | 470 | |||||||||
