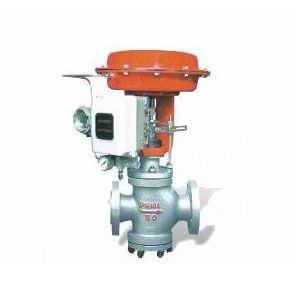

ZXN型新系列气动薄膜双座调节阀

ZXN型新系列气动薄膜双座调节阀采用双导向结构，配用多弹簧实行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特征正确、拆装方便等好处。广泛应用于正确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。分外适用于许可压差较大，而许可走漏量也较大的不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。走漏量标准有II 级或IV级。流量特征为线性或等百分比。多种多样的品种规格可供选择。

产品特点

顶底、层双导向双座调节阀，工作时稳固性好。

有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。

阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。

不平衡力小，许可使用压差较大。

实行机构采用多弹簧结构，高度减小30%。重量减轻30%。

可调范围大，固有可调比为50%。

ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。

ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

重要零件材料

阀体、阀盖：HT200，

50ZG芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊

填料：聚四氟乙烯，柔性石墨

波纹管：1Cr18Ni9Ti

填片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片

膜盖：A3

波纹膜片：丁晴橡胶夹加强涤纶织物、

弹簧：60SiMn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

衬套：2Cr13

软密封阀芯：加强聚四氟乙烯

技术参数

公称通径DN（mm）		25	32		40	50	65	80	100		125	150	200
额定流量系数（KV）	直线	12.1	19.4		30.3	48.3	75.9	121	193.6		302.5	484	759
	等百分比	11	17.6		27.5	44	69.3	110	176		275	440	693
额定行程L（mm）		16		25			40			60
膜片有用面积Ae（cm2）		280		400			600			1000
公称压力PN（MPa）		1.6、4.0、6.4
固有流量特征		直线、等百分比
固有可调比		50
旌旗灯号范围Pr(KPa)		20~100、40~200、20~60、60~100、80~240
气源压力Ps(MPa)		0.14~0.4
许可走漏量（l/h）		II级（5×10-3×阀额定容量） IV级（10-3×阀额定容量）
工作温度t（℃）	常温型	-20~200、-40~250、-60~250
	散热型	-40~450、-60~450
	高温型	450~650
	低温型	-60~-100、-100~-200、-200~-250

本产业性能指标贯彻GB/T4213-92标准
许可压差

膜片有胶面积Ae(cm2)			280		400		600		1000
旌旗灯号范围Pr(KPa)			20-100	40-200	20-100	40-200	20-100	40-200	20-100	40-200
气源压力Ps(MPa)			0.14	0.25	0.14	0.25	0.14	0.25	0.14	0.25
需配附件			-	P	-	P	-	P	-	P
公称通径 DN （mm）及阀座直径 d (mm)	25	12	5.57	6.40
	32	15			6.16	6.40
	40	20			5.57	6.40
		25			6.16	6.40
					4.90	6.40
	50	25			6.16	6.40
		32			4.90	6.40
		40			3.90	6.40
	65	32					4.48	6.40
	80	40					3.90	6.40
		50					4.48	6.40
		65					3.63	6.40
	100	50					4.48	6.40
		65					3.63	6.40
		70					2.90	6.40
	125	65							3.85	6.40
	150	70							2.89	6.40
		100							3.85	6.40
		125							3.20	6.40
	200	100							3.85	6.40
		125							3.20	6.40
		150							1.60	4.81
