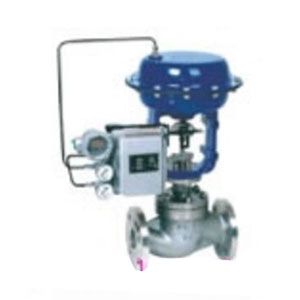

ZJHP精小型气动薄膜调节阀概述
ZJHP型新系列气动薄膜纵贯单座调节阀采用顶导向结构，配用多弹簧实行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特征正确、拆装方便等好处。广泛应用于正确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。分外适用于许可走漏量小阀前后压差不大的工作场合。
本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。走漏量标准有IV级或VI级。流量特征为线性或等百分比。多种多样的品种规格可供选择。
ZJHP精小型气动薄膜调节阀重要零件材料
重要零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：加强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹加强涤纶织物
弹簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
ZJHP精小型气动薄膜调节阀重要技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
| (10) | (12) | (15) | (20) | |||||||||||||||
| 额定流量系数 KV | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |||
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
| 额定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||||||||
| 膜片有用面积Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||||||||
| 旌旗灯号范围Pr(KPa) | 20~100、40~200 | |||||||||||||||||
| 气源压力Ps(MPa) | 0.14~0.4 | |||||||||||||||||
| 固有流量特征 | 直线、等百分比 | |||||||||||||||||
| 固有可调比 | 50 | |||||||||||||||||
| 许可走漏量 | 硬阀座：IV级（10-4阀额定容量） 软阀座：VI级 | |||||||||||||||||
| 公称压力PN（MPa） | 1.0、1.6、4.0、6.4 | |||||||||||||||||
| 工作温度t（℃） | 常温型 | -20~200、-40~240、-60~250 | ||||||||||||||||
| 散热型 | -40~450、-60~450 | |||||||||||||||||
| 高温型 | 450~560 | |||||||||||||||||
| 低温型 | -60~-100、-100~-200、-200~-250 | |||||||||||||||||
