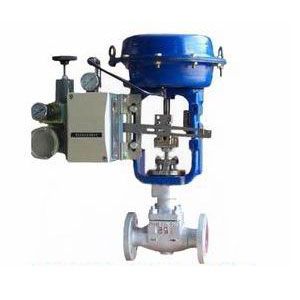

HLC小口径笼式气动单座调节阀
HLC小口径笼式单座调节阀是一种高性能的调节阀， 结实的阀芯导向和套筒可防止液体发生阀蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。调节阀的走漏量吻合ANSI B16.104标准。调节阀配用多弹簧膜实行机构，其结构紧凑，输出力大。
产品吻合GB/T4213-92
技术参数和性能
阀体型式：纵贯单座套筒式铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接,嵌接焊SW.
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的许可范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特征：等百分比特征（%）和线性特征（L）参考以下贱量图
套筒情势：星散式套筒
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
实行机构
型式：LHA多弹簧薄膜实行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用实行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本偏差：带定位器：小于全行程的±1%，不带定位器：小于全行程的±5%带
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（Cv≥0.25）或30：1（CV≤0.16）
Cv值和行程
| 额定Cv值 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||
| 流量特征 | 金属阀座 | 等百分比(%) | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 线性(L) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 额定行程(mm) | 14.3 | ||||||||||||
| 公称通径 | 20、25 | ||||||||||||
注：符号○透露表现阀的规格范围
许可压差
A.气-关式阀 100KPa
| 实行机构 | 供气压力 | 弹簧范围 | 定位器 | 许可压差 | ||||||
| 额定Cv值 | ||||||||||
| ≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||||
| HA1D | 1.4 | 0.2～1.0 | 有或无 | 40 | 31 | 31 | 16 | 16 | 10 | 10 |
| 56 | ||||||||||
| 1.6 | 0.2～1.0 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| 100 | 100 | 100 | 84 | 84 | 52 | 52 | ||||
| 4.0 | 0.8～2.4 | 有 | - | - | - | 40 | 40 | 40 | 40 | |
| 100 | 100 | 100 | 100 | |||||||
| HA2D | 1.4 | 0.2～1.0 | 有或无 | 40 | 40 | 40 | 32.6 | 32.6 | 20 | 20 |
| 100 | 62 | 62 | ||||||||
| 1.6 | 0.2～1.0 | 有 | - | 40 | 40 | 40 | 40 | 40 | 40 | |
| 100 | 100 | 100 | 100 | 100 | 100 | |||||
B.气-关式阀
| 实行机构 | 供气压力 | 弹簧范围 | 定位器 | 许可压差 | ||||||
| 额定Cv值 | ||||||||||
| ≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||||
| HA1R | 1.4 | 0.2～1.0 | 有或无 | 40 | 31 | 31 | 16 | 16 | 10 | 10 |
| 56 | ||||||||||
| 2.8 | 0.8～2.4 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| 100 | 100 | 100 | 100 | 100 | 72 | 72 | ||||
| HA2R | 1.4 | 0.2～1.0 | 有或无 | 40 | 40 | 40 | 32.6 | 32.6 | 20 | 20 |
| 100 | 62 | 62 | ||||||||
| 2.8 | 0.8～2.4 | 有 | - | 40 | 40 | 40 | 40 | 40 | 40 | |
| 100 | 100 | 100 | 100 | 100 | 100 | |||||
注:1、最大许可压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、统一格内的上方数字透露表现阀常开许可压差，下方数字透露表现阀全关时的许可压差。
3、黑线框内数字透露表现阀配用标准规格实行机构。
A.气-关式阀 100KPa
| 实行机构 | 供气压力 | 弹簧范围 | 定位器 | 许可压差 | ||||||
| 额定Cv值 | ||||||||||
| ≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||||
| HA1D | 1.4 | 0.2～1.0 | 有或无 | 40 | 31 | 31 | 16 | 16 | 10 | 10 |
| 56 | ||||||||||
| 1.6 | 0.2～1.0 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| 100 | 100 | 100 | 84 | 84 | 52 | 52 | ||||
| 4.0 | 0.8～2.4 | 有 | - | - | - | 40 | 40 | 40 | 40 | |
| 100 | 100 | 100 | 100 | |||||||
| HA2D | 1.4 | 0.2～1.0 | 有或无 | 40 | 40 | 40 | 32.6 | 32.6 | 20 | 20 |
| 100 | 62 | 62 | ||||||||
| 1.6 | 0.2～1.0 | 有 | - | 40 | 40 | 40 | 40 | 40 | 40 | |
| 100 | 100 | 100 | 100 | 100 | 100 | |||||
B.气-关式阀
| 实行机构 | 供气压力 | 弹簧范围 | 定位器 | 许可压差 | ||||||
| 额定Cv值 | ||||||||||
| ≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||||
| HA1R | 1.4 | 0.2～1.0 | 有或无 | 40 | 31 | 31 | 16 | 16 | 10 | 10 |
| 56 | ||||||||||
| 2.8 | 0.8～2.4 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| 100 | 100 | 100 | 100 | 100 | 72 | 72 | ||||
| HA2R | 1.4 | 0.2～1.0 | 有或无 | 40 | 40 | 40 | 32.6 | 32.6 | 20 | 20 |
| 100 | 62 | 62 | ||||||||
| 2.8 | 0.8～2.4 | 有 | - | 40 | 40 | 40 | 40 | 40 | 40 | |
| 100 | 100 | 100 | 100 | 100 | 100 | |||||
注:1、最大许可压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、统一格内的上方数字透露表现阀常开许可压差，下方数字透露表现阀全关时的许可压差。
3、黑线框内数字透露表现阀配用标准规格实行机构。
法兰距mm
| 公称通径 | A | ||||||||||
| ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 | JIS 16K RF | ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | JIS 20K 沟槽型嵌入型 | JIS 30K沟槽型嵌入型 | ANSI 300 LG | ANSI 600 SW、BW | |
| 20 | 184 | 190 | 194 | 206 | - | 206 | 206 | 198 | 208 | 203 | 206 |
| 25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
注：法兰距吻合IEC534-3标准。
形状尺寸 mm
| 实行机构 | H | φB | C | E | |||
| 常温型P | 伸长Ⅰ型E1 | 伸长Ⅱ型E2I | 伸长Ⅱ型E2W | ||||
| LHA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 |
| LHA2D、R | 450 | 600 | 760 | 975 | 267 | 281 | 40 |
注：表上H栏尺寸是调节阀不带手轮机构的数字，假如带手轮机构，要响应加上手轮机构的尺寸。
法兰连接
| 公称 通径 | 实行机构 | ANSI 125、150 JIS 10K | ANSI 300、600 JIS 16、20、30、40K | ||||||
| 常温型（P） | 伸长Ⅰ型 （E1） | 伸长Ⅱ型 （E2I） | 伸长Ⅱ型（E2W） | 常温型（P） | 伸长Ⅰ型 （E1） | 伸长Ⅱ型 （E2I） | 伸长Ⅱ型 （E2W） | ||
| 20、25 | LHA1D、R | 16 | 18 | 21 | 26 | 17 | 19 | 22 | 27 |
| LHA2D、R | 23 | 25 | 28 | 33 | 24 | 26 | 29 | 34 | |
焊接连接
| 公称通径 | 实行机构 | 常温型（P） | 伸长Ⅰ型（E1） | 伸长Ⅱ型（E2I） | 伸长Ⅱ型（E2W） |
| 20、25(SW) | LHA1D、R | 14 | 16 | 19 | 24 |
| LHA2D、R | 21 | 23 | 26 | 31 |
