概述

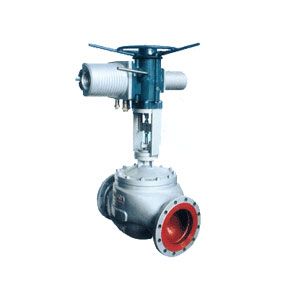

ZRQM系列智能型电动调节阀是一种压力平衡式调节阀。配用RQM系列智能型电动实行机构，总体结构紧凑、重量轻、稳固性好、防护等级高。因而广泛应用于大型火电厂、化工厂、水处理和污水处理、自然气油田、钢铁厂等主动调节体系中。
重要零件材料
阀体、阀盖：HT200、ZG230?450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹
重要技术参数
●电动实行机构重要技术参数
输出推力：44～550KN
（输出调节推力：5.71～47.05KN）
（输出额定关闭推力：8.4～63.15KN）
位置控制基本偏差：（设定行程时间≥25秒）±1%
重复性偏差：（设定行程时间≥25秒）≤1%
死 区：0.1%～9.9%可调
输出额定负载止下启动频率：1200次/小时
输入旌旗灯号：4～20mA/100Ω，2～10mA/100Ω,DC24V开关量。
供电电源：380±10%VAC，50Hz
相对温度：≤95%
环境温度：-30℃～+70℃
防爆等级：ExdⅡBT4
防扩等级：IP68
输入输出通道均采用光电隔离
● 调节机构重要技术参数
| 公称通径DN（mm） （阀芯直径dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||||
| 额定流量 系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 固有流量特征 | 直线、等百分比 | ||||||||||||||||
| 固有可调比R | 50:1 | ||||||||||||||||
| 许可走漏量 | 硬阀座：Ⅳ级、软阀座：Ⅵ级 | ||||||||||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||
工作温度 t（℃） | 常温型 | -20～200、-40～250、-60～250 | |||||||||||||||
| 散热型 | -40～450、-60～450 | ||||||||||||||||
| 高温型 | 450～560 | ||||||||||||||||
| 低温型 | -60～-100、-100～-200、-200～-250 | ||||||||||||||||
