概述

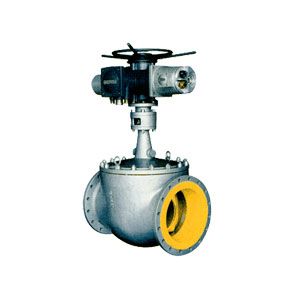

ZRQO型智能调节球阀是由RQ系列智能电动实行机构和轨道球阀组成的一种转角为90度的旋转类型调节阀，具有精良的密封性，通常适用于密封要求严酷且流通能力大的场合，广泛应用于化工、石油、造纸、炼油等工业部门。除控制气体、液体、蒸汽介质外，还适宜控制污水和含纤维性的介质。
重要零件材料
阀体、阀盖：ZG230～450、ZG1Cr18Ni9Ti ZGCr17Ni12Mo2
球 阀：1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀 座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
球 杆：1Cr18Ni9Ti Cr18Ni12Mo2Ti
填 料：V型号聚四氟乙烯、柔性石墨
重要技术参数
实行机构重要技术参数：
输出转速：18～192转/分
输出转矩：34～3000牛顿.米
额定转矩偏差：±10%
死区：0.1%～9.9%可调
输出额定负载下启动频率：60次/小时
输入旌旗灯号：4～20mA/100Ω，2～100mA/100Ω，DC24V开关量
供电电源：380±10%VAC，50Hz
相对湿度：≤95%
相对温度：-30～+70°C
防爆型防爆等级：Exd ⅡBT4
防护等级：IP68
输入输出通道均采用光电隔离
| 公称通径DN（mm） | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 |
| 公称压力MPa | 1.6、2.5、4.0、6.4 | |||||||||||||||
| 转角范围（°) | 90 | |||||||||||||||
| 固有流量特征 | 快开 | |||||||||||||||
| 介质温度（°C） | -60～450 | |||||||||||||||
| 走漏量 | V级 | |||||||||||||||
*本产品性能指标贯彻GB/T4213-92
| 法兰式 | ||||
| 通径 | 压力MPa | L | A | H |
| 50 | 10 | 292 | 640 | 610 |
| 17 | 292 | 640 | 610 | |
| 25 | 292 | 640 | 610 | |
| 65 | 10 | 330 | 640 | 670 |
| 17 | 330 | 640 | 670 | |
| 25 | 330 | 640 | 670 | |
| 80 | 10 | 356 | 820 | 730 |
| 17 | 356 | 820 | 730 | |
| 25 | 356 | 450 | 690 | |
| 100 | 1.6 | 350 | 640 | 750 |
| 2.5 | 350 | 640 | 770 | |
| 4.0 | 350 | 640 | 770 | |
| 6.4 | 350 | 640 | 770 | |
| 10 | 432 | 640 | 790 | |
| 17 | 432 | 820 | 810 | |
| 25 | 432 | 820 | 750 | |
| 150 | 1.6 | 480 | 640 | 860 |
| 2.5 | 480 | 640 | 860 | |
| 4.0 | 480 | 640 | 860 | |
| 6.4 | 480 | 640 | 860 | |
| 10 | 559 | 820 | 900 | |
| 200 | 1.6 | 600 | 640 | 920 |
| 2.5 | 600 | 640 | 920 | |
| 4.0 | 600 | 640 | 920 | |
| 6.4 | 600 | 640 | 920 | |
| 250 | 1.6 | 730 | 640 | 990 |
| 2.5 | 730 | 640 | 990 | |
| 4.0 | 730 | 640 | 990 | |
| 6.4 | 730 | 820 | 1010 | |
| 300 | 1.6 | 850 | 640 | 1050 |
| 2.5 | 850 | 640 | 1070 | |
| 4.0 | 850 | 820 | 1090 | |
| 6.4 | 850 | 820 | 1090 | |
| 350 | 1.6 | 980 | 640 | 1100 |
| 2.5 | 980 | 820 | 1120 | |
| 4.0 | 980 | 820 | 1120 | |
| 6.4 | 980 | 820 | 1120 | |
| 400 | 1.6 | 1100 | 820 | 1320 |
| 2.5 | 1100 | 820 | 1320 | |
| 4.0 | 1100 | 820 | 1320 | |
| 6.4 | 1100 | 820 | 1120 | |
| 500 | 1.6 | 1250 | 820 | 1520 |
| 2.5 | 1250 | 820 | 1520 | |
| 4.0 | 1250 | 940 | 1540 | |
| 6.4 | 1250 | 940 | 1540 | |
| 600 | 1.6 | 1450 | 820 | 1850 |
| 2.5 | 1450 | 940 | 1850 | |
| 700 | 1.6 | 1650 | 940 | 2050 |
| 2.5 | 1650 | 940 | 2050 | |
| 焊接式 | ||||
| 通径 | 压力MPa | L | A | H |
| 32 | 32 | 229 | 640 | 580 |
| 40 | 32 | 241 | 820 | 610 |
| 50 | 10 | 292 | 640 | 610 |
| 17 | 292 | 640 | 610 | |
| 25 | 292 | 640 | 610 | |
| 32 | 292 | 820 | 660 | |
| 65 | 10 | 330 | 640 | 670 |
| 17 | 330 | 640 | 670 | |
| 25 | 330 | 640 | 670 | |
| 80 | 10 | 356 | 640 | 730 |
| 17 | 356 | 640 | 730 | |
| 25 | 356 | 820 | 750 | |
| 100 | 1.6 | 350 | 450 | 750 |
| 2.5 | 350 | 640 | 770 | |
| 4.0 | 350 | 640 | 770 | |
| 6.4 | 350 | 640 | 770 | |
| 10 | 432 | 640 | 790 | |
| 17 | 432 | 820 | 810 | |
| 25 | 432 | 820 | 820 | |
| 150 | 1.6 | 480 | 640 | 860 |
| 2.5 | 480 | 640 | 860 | |
| 4.0 | 480 | 640 | 860 | |
| 6.4 | 480 | 640 | 860 | |
| 200 | 1.6 | 600 | 640 | 920 |
| 2.5 | 600 | 640 | 920 | |
| 4.0 | 600 | 640 | 920 | |
| 6.4 | 600 | 640 | 920 | |
| 250 | 1.6 | 730 | 640 | 920 |
| 2.5 | 730 | 640 | 990 | |
| 4.0 | 730 | 640 | 990 | |
| 6.4 | 730 | 820 | 1010 | |
| 300 | 1.6 | 850 | 640 | 1050 |
| 2.5 | 850 | 640 | 1070 | |
| 4.0 | 850 | 820 | 1090 | |
| 6.4 | 850 | 820 | 1090 | |
| 350 | 1.6 | 980 | 640 | 1100 |
| 2.5 | 980 | 820 | 1120 | |
| 4.0 | 980 | 820 | 1120 | |
| 6.4 | 980 | 820 | 1120 | |
| 400 | 1.6 | 1100 | 820 | 1320 |
| 2.5 | 1100 | 820 | 1320 | |
| 4.0 | 1100 | 820 | 1320 | |
| 6.4 | 1100 | 820 | 1320 | |
| 450 | 1.6 | 1200 | 820 | 1380 |
| 2.5 | 1200 | 820 | 1380 | |
| 4.0 | 1200 | 820 | 1380 | |
| 6.4 | 1200 | 940 | 1400 | |
| 500 | 1.6 | 1250 | 820 | 1520 |
| 2.5 | 1250 | 820 | 1520 | |
| 4.0 | 1250 | 940 | 1540 | |
| 6.4 | 1250 | 940 | 1540 | |
