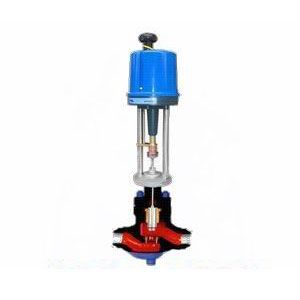

KHTS电动单座调节阀

KHTS电动单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特征精度高,吻合IEC534-2标准。调节阀的走漏量吻合ANSI B16.104标准。调节阀配用多弹簧薄膜实行机构及PSL、3810、361L等电动实行机构，其结构紧凑，输出力大。产品吻合GB/T4213-92。

阀　体

型式：纵贯单座铸造球型阀

公称通径：20、25、40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K

PN1.6、4.0、6.4MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等

上阀盖：常温型（P）：-17～+230℃

伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸长Ⅱ型（E2I）：-100～-45℃

伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的许可范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯

流量特征：金属阀座等百分比特征（%）和线性特征（L），参考流量特征曲线图 Cv值从0.04～14的高精度流量特征吻合IEC534-2标准

软阀座等百分比特征（%）和线性特征（L），参考流量特征曲线图

注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特征曲线图

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

电动实行机构

型　　式：DKZ系列电动实行机构；361L系列电子式电动实行机构；PSL系列电子式电动实行机构

输入旌旗灯号：DKZ实行机构：Ⅱ型0～10mA?DC(输入电阻200Ω)；Ⅲ型4～20mA?DC(输入电阻 250Ω) 361L实行机构：4～20mA?DC或1～5V(输入电阻250Ω) PSL实行机构：4～20mA?DC

电源电压

DKZ实行机构：220V，50Hz。

361L实行机构：220V，50/60Hz。

PSL实行机构：单相控制220V，50Hz

手动机构：DKZ实行机构：手轮；361L实行机构：离合式；RS实行机构：手轮；PSL实行机构：手轮

环境温度：－20～＋60℃

阀作用型式：电关式或电开式

气动实行机构

型式：LHA多弹簧薄膜实行机构、LVA5单弹簧薄膜实行机构、LVA6单作用气缸动活塞实行机构、LVP双作用气缸活塞实行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作用型式：用正作用或反作用实行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级

　　　软阀座：小于阀额定容量的10-7, 吻合ANSI B16.104-1976IV级

回差：气动带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）

电动配DKZ实行机构为1.5%；配361L实行机构为2%；配RS实行机构为1%；配PSL实行机构为1%

基本偏差：气动带定位器：小于全行程的±1%，不带定位器：小于全行程的±5%

电动实行器配DKZ实行机构为±2.5%；配361L实行机构为±2%；配RS实行机构为±1%；配PSL实行机构为±1%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

I.高容量阀芯

公称通径	40	50	65	80	100	150	200
阀座直径	40	50	65	80	100	150	200
额定Cv值	30	50	85	125	200	420	700
额定行程	25		38			50	75

II.高精度流量特征阀芯

公称通径	40			50			65			80			100			150			200
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
额定行程	25						38									50			75

：1、符号○透露表现阀的规格范围。
1.空化和闪蒸或者水的温度超过100℃过热场合，建议用9Cr18硬化不锈钢。
2.空化、闪蒸、禁油及常处于关闭状况下的调节阀，不管工作温度和压差多大，建议堆焊司太莱合金。
法兰距 mm

公称通径	A
公称通径	ANSI 125FF、PN1.6 ANSI 150 RF JIS 10K FF，RF	JIS 16K RF	ANSI 300RF JIS20、30KRF JIS 30K RF	JIS 600 RF JIS 40K RF PN6.4	JIS 16K 沟槽型嵌入型	JIS 20K 沟槽型嵌入型	JIS 30K 沟槽型嵌入型	JIS 40K 沟槽型嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

注：法兰距吻合IEC534-3标准。

公称通径	A
公称通径	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610

形状尺寸 mm

公称通径	实行机构	H				C	φB	E
公称通径	实行机构	常温型（P）	伸长Ⅰ型（E1）	伸长Ⅱ型（E2I）	伸长Ⅱ型（E2W）	C	φB	E
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	785	1025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5D	1300	1515	1710	1940	-	620
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445
	LVP5	940	1155	1340	1570	-	345
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
	LHA4D、R	955	1190/1215	1425	1570	520	470
	LVA5D	1360	1620	1870	2000	-	620
	LVA5R	1480	1740	1980	2110	-	620
	LVA6R	1220	1480	1720	1850	-	445
	LVP5	1000	1260	1500	1630	-	345
	LVP6	1210	1470	1710	1840	-	445
	LVP7	1290	1550	1790	1920	-	545
200	LHA4D、R	1090	1350	1580	1710	520	470	220
	LVA5D	1475	1740	2025	2155	-	620
	LVA5R	1585	1850	2145	2275	-	620
	LVP5	1165	1425	1665	1795	-	345
	LVP6	1375	1635	1875	2005	-	445
	LVP7	1455	1715	1955	2085	-	545

重量 Kg

公称通径	实行机构	法兰连接												焊接连接
		ANSI 125、150 JIS 10K				ANSI 300 JIS 16、20、30K				ANSI 600 JIS 40K				ANSI 150、300、600 JIS 10、16、20、30K
		P	E1	E2I	E2W	P	E1	E2I	E2W	P	E1	E2I	E2W	P	E1	E2I	E2W
40	LHA1D、R	24	27	30	32	29	32	35	37	37	40	43	45	29	32	35	37
	LHA2D、R	31	34	37	39	36	39	42	44	44	47	50	52	36	39	42	44
	LHA3D、R	43	46	49	51	48	51	54	56	56	59	62	64	48	51	54	56
50	LHA1D、R	30	33	36	38	35	38	41	43	40	43	46	48	35	38	41	43
	LHA2D、R	37	40	43	45	42	45	48	50	47	50	43	55	42	45	48	50
	LHA3D、R	49	52	55	57	54	57	60	62	59	62	65	67	54	57	60	62
65	LHA2D、R	43	47	51	53	48	52	56	58	65	69	73	75	48	52	56	58
	LHA3D、R	55	59	63	65	60	64	68	70	77	81	85	87	60	64	68	70
	LHA4D、R	86	90	94	96	91	95	99	101	108	112	116	118	91	95	99	101
80	LHA2D、R	53	59	65	68	63	69	75	78	85	91	97	100	63	69	75	78
	LHA3D、R	65	71	77	80	75	81	87	90	97	103	109	112	75	81	87	90
	LHA4D、R	96	102	108	111	106	112	118	121	128	134	140	143	106	112	118	121
100	LHA2D、R	63	73	78	81	78	88	93	96	113	123	128	131	75	85	90	93
	LHA3D、R	75	85	90	93	90	100	105	108	125	135	140	143	87	97	102	105
	LHA4D、R	106	116	121	124	121	131	136	139	156	166	171	174	118	128	133	136
	LVA5D	208	218	223	226	223	233	238	241	258	268	273	276	220	230	235	238
	LVA5R	233	243	248	251	248	258	263	266	283	293	298	301	245	255	260
