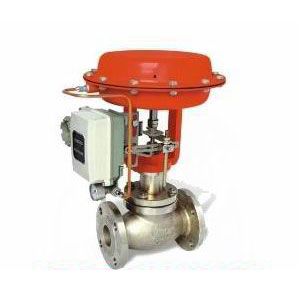

ZXP型新系列气动薄膜纵贯单座调节阀
采用顶导向结构，配用多弹簧实行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特征正确、拆装方便等好处。广泛应用于正确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。分外适用于许可走漏量小阀前后压差不大的工作场合。
本系列产品有调节型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~560℃范围内多种档次。走漏量标准有IV级或VI级。流量特征为线性或等百分比。多种多样的品种规格可供选择。
产品特点
顶导向单座调节阀，结构紧凑，部件少、易维修。
金属阀芯适用多种工作场合，达IV级走漏标准，ZXPQ型软密封结构阀芯达VI级走漏标准。
阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
可调范围大，固有可调比为50。
实行机构采用多弹簧结构，高度削减30%、重量减轻30%。
ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
重要零件材料
重要零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：加强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹加强涤纶织物
弹簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
技术参数
| 公称通径DN（mm）20253240506580100125150200(10)(12)(15)(20)额定流量系数KV直线1.82.84.46.91117.627.54469110176275440690等百分比1.62.54.06.31016254063100160250400630
| |||||
| 额定行程L（mm） | 16 | 25 | 40 | 60 | |
| 膜片有用面积Ae（cm2） | 280 | 400 | 600 | 1000 | |
| 旌旗灯号范围Pr(KPa) | 20~100、40~200 | ||||
| 气源压力Ps(MPa) | 0.14~0.4 | ||||
| 固有流量特征 | 直线、等百分比 | ||||
| 固有可调比 | 50 | ||||
| 许可走漏量 | 硬阀座：IV级（10-4阀额定容量） 软阀座：VI级 | ||||
| 公称压力PN（MPa） | 1.0、1.6、4.0、6.4 | ||||
| 工作温度t（℃） | 常温型 | -20~200、-40~240、-60~250 | |||
| 散热型 | -40~450、-60~450 | ||||
| 高温型 | 450~560 | ||||
| 低温型 | -60~-100、-100~-200、-200~-250 | ||||
本产品性能指标贯彻GB/T4213-92标准
许可压差
气闭式调节阀许可压差表 单位: MPa
| 膜片有胶面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||||
| 旌旗灯号范围Pr(KPa) | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | ||
| 气源压力Ps(MPa) | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | ||
| 需配附件 | - | P | P | - | P | P | - | P | P | - | P | P | ||
| 公 称 通 径 DN （mm） 及 阀 座 直 径 d (mm) | 20 | 10 | 5.35 | 6.40 | 6.40 | |||||||||
| 12 | 3.72 | 6.40 | 6.40 | |||||||||||
| 15 | 2.33 | 5.55 | 6.40 | |||||||||||
| 20 | 1.34 | 3.12 | 4.01 | |||||||||||
| 25 | 25 | 0.86 | 2.00 | 2.57 | ||||||||||
| 32 | 32 | 0.75 | 1.74 | 2.24 | ||||||||||
| 40 | 25 | 1.22 | 2.85 | 3.67 | ||||||||||
| 32 | 0.75 | 1.74 | 2.24 | |||||||||||
| 40 | 0.48 | 1.11 | 1.48 | |||||||||||
| 50 | 32 | 0.75 | 1.74 | 2.24 | ||||||||||
| 40 | 0.48 | 1.11 | 1.48 | |||||||||||
| 50 | 0.31 | 0.71 | 0.91 | |||||||||||
| 65 | 65 | 0.27 | 0.63 | 0.81 | ||||||||||
| 80 | 50 | 0.46 | 1.07 | 1.38 | ||||||||||
| 65 | 0.27 | 0.63 | 0.81 | |||||||||||
| 70 | 0.18 | 0.42 | 0.52 | |||||||||||
| 100 | 65 | 0.27 | 0.63 | 0.81 | ||||||||||
| 70 | 0.18 | 0.42 | 0.52 | |||||||||||
| 100 | 0.11 | 0.26 | 0.34 | |||||||||||
| 125 | 125 | 0.12 | 0.29 | 0.37 | ||||||||||
| 150 | 100 | 0.19 | 0.44 | 0.57 | ||||||||||
| 125 | 0.12 | 0.29 | 0.37 | |||||||||||
| 150 | 0.09 | 0.20 | 0.25 | |||||||||||
| 200 | 125 | 0.12 | 0.29 | 0.37 | ||||||||||
| 150 | 0.09 | 0.20 | 0.25 | |||||||||||
| 200 | 0.05 | 0.11 | 0.14 | |||||||||||
阀门定位器
ZXPV型单座纹管密封调节阀,最大许可压差为1.0MPa，表中数据若数值小于1.0MPa则不变，若数值MPa，则取值1.0MPa。
气开式调节阀许可压差表 单位: MPa
| 膜片有胶面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||
| 旌旗灯号范围Pr(KPa) | 20-100 | 20-100 | 20-100 | 20-100 | 20-100 | 20-100 | 20-100 | 20-100 | ||
| 气源压力Ps(MPa) | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | ||
| 需配附件 | - | P | - | P | - | P | - | P | ||
| 公 称 通 径 DN （mm） 及 阀 座 直 径 d (mm) | 20 | 10 | 5.35 | 6.40 | ||||||
| 12 | 3.72 | 6.40 | ||||||||
| 15 | 2.33 | 5.55 | ||||||||
| 20 | 1.34 | 3.12 | ||||||||
| 25 | 25 | 0.86 | 2.00 | |||||||
| 32 | 32 | 0.75 | 1.74 | |||||||
| 40 | 25 | 1.22 | 2.85 | |||||||
| 32 | 0.75 | 1.74 | ||||||||
| 40 | 0.48 | 1.11 | ||||||||
| 50 | 32 | 0.75 | 1.74 | |||||||
| 40 | 0.48 | 1.11 | ||||||||
| 50 | 0.31 | 0.71 | ||||||||
| 65 | 65 | 0.27 | 0.63 | |||||||
| 80 | 50 | 0.46 | 1.07 | |||||||
| 65 | 0.27 | 0.63 | ||||||||
| 70 | 0.18 | 0.42 | ||||||||
