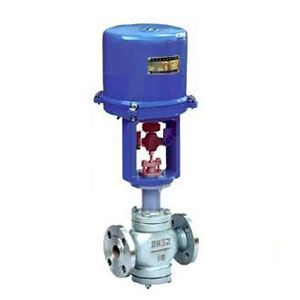

ZDLP/N电子式电动纵贯单(双)座调节阀相干说明:
1.概述
ZDLP、ZDLN型电子式电动纵贯双座调节阀采用双导向结构，配用3601L系列电子式直行程电动实行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特征正确、拆装方便等好处。广泛应用于正确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。分外适用于压差较大，许可走漏量也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。走漏量标准为Ⅱ级或Ⅳ级。流量特征为线性或等百分比。多种多样的品种规格可供选择。
重要零件材料
| 阀体、阀盖 | HT200、ZG230～450、ZG1Cr18Ni9Ti |
| 阀芯、阀座 | 1Cr18Ni9Ti、司钛莱合金堆焊 |
| 填 料 | 聚四氟乙烯、柔性石墨、不锈钢波纹管 |
| 垫 片 | 橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片 |
| 阀杆、推杆 | 2Cr13、1Cr18Ni9Ti |
| 衬 套 | 2Cr13 |
2.ZDLP/N电子式电动纵贯单(双)座调节阀重要技术参数
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | ||
| 额定流量系数KV | 直线 | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 | 1210 | 1936 | 2920 | |
| 等百分比 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | 1100 | 1760 | 2700 | ||
| 额定行程L(mm) | 16 | - | 25 | - | 40 | - | - | 60 | - | - | 100 | - | - | ||
| 公称压力PN(MPa) | 1.6、4.0、6.4 | ||||||||||||||
| 固有流量 特征 | 直线、百分比 | ||||||||||||||
| 固有可调比R | 50：1 | ||||||||||||||
| 旌旗灯号范围（DC） | 0～10mA、4～20mA、1～5V、0～10V | ||||||||||||||
| 电源电压 | 220V、50Hz | ||||||||||||||
| 作用体例 | 电开式、电关式 | ||||||||||||||
| 旌旗灯号故障时阀状况 | 全开、全关、保位 | ||||||||||||||
| 许可走漏量（L/min） | 10-3×阀额定容量 | ||||||||||||||
| 工作温度(℃) | |||||||||||||||
| 常温型 | -20～200、-40～250、-60～250 | ||||||||||||||
| 散热型 | -40～450、-60～450 | ||||||||||||||
| 高温型 | 450～650 | ||||||||||||||
| 低温型 | -60～100、-100～-200、-200～-250 | ||||||||||||||
3.ZDLP/N电子式电动纵贯单(双)座调节阀形状尺寸
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法兰距离(L) | PN16 | 180 | 185 | 200 | 220 | 250 | 275 | 305 | 350 | 410 | 450 | 550 | 670 | 770 | |
| PN40 | 185 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 690 | 795 | ||
| PN64 | 190 | 200 | 220 | 240 | 265 | 295 | 320 | 370 | 400 | 475 | 570 | 752 | 819 | ||
| 标准阀盖H1 | 单座 | 625 | 660 | 672 | 817 | 847 | 1127 | 1143 | 1151 | 1279 | 1304 | 1369 | 1682 | 1823 | |
| 双座 | / | 670 | 676 | 837 | 847 | 1147 | 1177 | 1201 | 1329 | 1354 | 1429 | 1802 | 1923 | ||
| 中温型阀盖H1 | 单座 | 825 | 860 | 892 | 1017 | 1047 | 1377 | 1393 | 1401 | 1599 | 1624 | 1689 | 2032 | 2171 | |
| 双座 | / | 870 | 876 | 1037 | 1047 | 1397 | 1427 | 1451 | 1649 | 1674 | 1749 | 2152 | 2273 | ||
| H2 | 单座 | 91 | 112 | 118 | 129 | 144 | 173 | 191 | 195 | 243 | 251 | 290 | 380 | 436 | |
| 双座 | / | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 465 | ||
| H3 | 87 | 90 | |||||||||||||
| фD | 225 | 257 | 310 | ||||||||||||
| 法兰标准 | GB：1.6、2.5、4.0、6.4MPa ANSL：150、300、600Lb JLS：10K、20K、30K | ||||||||||||||
