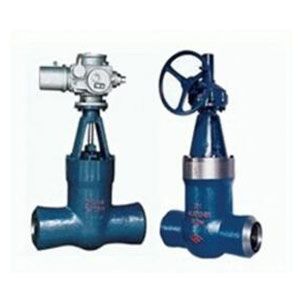

一、Z960Y高温高压电站闸阀 产品引用标准
● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
重要零件材料
| 零件名称 | 材料牌号 | |||||
|---|---|---|---|---|---|---|
| 阀体 | WCB | WC6 | WC9 | |||
| 阀板 | WCB | WC6 | WC9 | |||
| 阀盖 | 25 | 12Cr1Mo1VA | ||||
| 阀杆 | 1Cr17Ni2 | 20Cr1Mo1VA | ||||
| 阀座 | 25 | 12Cr1Mo1VA | ||||
| 密封环 | S软钢(加强柔性石墨) | S软钢 | F软钢 | |||
| 填料 | 加强柔性石墨 | |||||
| 支架Yoke | WCB | WCB或WC6 | ||||
| 阀杆螺母 | 45(ZCuZn25A16Fe3Mn3) | |||||
| 四开环 | 1Cr13 | 20Cr1MoVA | ||||
Z960Y高温高压电站闸阀 性能规范
| 产品型号 公称压力PN(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
|---|---|---|---|---|---|---|
| 强度试验 | 密封试验/上密封实验 | |||||
| Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 |
| Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
| Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 |
| Z960Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | |
Z960Y高温高压电站闸阀 重要形状尺寸
| 公称通径DN | 重要形状尺寸和连接尺寸(mm) | 电动装配 | 重量(kg) | ||||
|---|---|---|---|---|---|---|---|
| d | L | H | L1 | L2 | |||
| Z960Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z960Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z960Y-P54100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z960Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 | |
