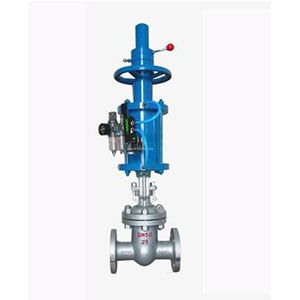

Z641H气动闸阀概述：

气动活塞式闸阀以下简称闸阀），因为具有精良的切断性能，故在工业领域得到广泛应用。公称压力有1.6、6.4MPa，口径由40至600mm，温度范围为-196℃至500℃。

特点

1.气动闸阀的实行机构具有正、反两种作勤奋能，故阀的开、关体例有气开、气关两种作用体例。闸阀采用金属接触式独特结构、动作可靠，具有极高的切断性能，比常规的切断阀优胜。许可走漏量达到10-8×KV。使用范围广，温度可由-196℃至500℃，口径小至40mm，大至600mm. 阀座有平行、60°V型切口和90°V型切口三种，适应不同使用场合必要。

2.阀体可用夹套情势保温，用以介质冷却后易堵塞，凝结或结焦场合使用。

选用材料

1.阀体、阀盖：ZG230-450 阀板：1Cr18Ni9Ti堆焊司太莱合金阀杆：1Cr18Ni9Ti 闸板：1Cr18Ni9Ti堆焊司太莱合金气缸：无缝钢管活塞：铸铝合金密封圈：耐油O型橡胶

2.垫料：聚四氟乙烯，柔性石墨重要技术参数

公称通径DN(mm)	40	50		80	100	125	150	200	250	300		350	400	450	500		600
额定流量系数KV	170	270		510	940	1400	2200	3500	8500	9600		13000	17000	55000	27000		38000
公称压力PN(MPa)	1.6 6.4
活塞直径D(mm)	120		160				280				360		420			540
操作压力P(MPa)	0.3~0.5
介质温度t(℃)	标准：-20~250 高温：250~500 低温：-196~-20
许可走漏量	10-8×KV
流量特征	近似直线
动作体例	继承、延续（配阀门定位器）

许可压差

DN(mm) P(MPa) D(m)		40	50	80	100	125	150	200	250	300	350	400	450	500	600
120	0.3	1.95	1.18
	0.4	3.08	2.03
	0.5	1.06	2.88
160	0.3			1.35	0.93	0.63
	0.4			2.04	1.46	0.99
	0.5			2.04	1.99	1.35
280	0.3						1.65	1.02	0.67
	0.4						2.04	1.50	1.00
	0.5						2.04	1.96	1.14
360	0.3									0.77	0.57
	0.4									1.13	0.87
	0.5									1.20	0.92
420	0.3											0.65	0.50
	0.4											0.97	0.75
	0.5											1.29	1.00
540	0.3													0.74	0.49
	0.4													1.09	0.74
	0.5													1.44	0.98

气动闸阀连接尺寸参数

DN	PN	L	H	h	A	C	G(kg)
40	PN16	250	675	255	120	200	29
40	PN64	250	675	255	120	200	31
50	PN16	250	685	255	120	200	32
50	PN64	250	685	255	120	200	40
80	PN16	280	800	340	120	200	42
80	PN64	310	800	340	160	240	52
100	PN16	300	850	370	120	200	80
100	PN64	350	850	370	160	240	90
125	PN16	325	1020	415	120	200	95
125	PN64	400	1020	415	160	240	105
150	PN16	350	1085	455	160	240	110
150	PN64	450	1085	455	280	360	130
200	PN16	400	1195	515	160	240	215
200	PN64	500	1195	515	280	360	275
250	PN16	450	1460	580	160	240	320
250	PN64	550	1460	580	280	360	380
300	PN16	500	1575	645	280	360	440
300	PN64	600	1575	645	360	360	500
350	PN16	550	1890	810	280	360	520
350	PN64	650	1890	810	360	440	580
400	PN16	600	2070	900	360	440	850
400	PN64	700	2070	900	420	500	910
450	PN16	650	2350	975	360	440	890
450	PN64	750	2350	975	420	500	1000
500	PN16	700	2500	1073	360	440	950
500	PN64	800	2500	1073	540	620	1200
600	PN16	750	2930	1302	360	440	1100
600	PN64	850	2930	1302	540	620	1300

形状尺寸及重量

DN	PN	L	H	h	A	C	G(kg)
40	PN16	250	675	255	120	200	29
40	PN64	250	675	255	120	200	31
50	PN16	250	685	255	120	200	32
50	PN64	250	685	255	120	200	40
80	PN16	280	800	340	120	200	42
80	PN64	310	800	340	160	240	52
100	PN16	300	850	370	120	200	80
100	PN64	350	850	370	160	240	90
125	PN16	325	1020	415	120	200	95
125	PN64	400	1020	415	160	240	105
150	PN16	350	1085	455	160	240	110
150	PN64	450	1085	455	280	360	130
200	PN16	400	1195	515	160	240	215
200	PN64	500	1195	515	280	360	275
250	PN16	450	1460	580	160	240	320
250	PN64	550	1460	580	280	360	380
300	PN16	500	1575	645	280	360	440
300	PN64	600	1575	645	360	360	500
350	PN16	550
350
