进口锻钢闸阀

【产品用途】

锻钢闸阀适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质



【实行标准】

设计规范：JB/T 7746、API602

结构长度：JB/T 7746、工厂规范

承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1

试验与检验：JB/T 9092、API598

压力-温度：GB/T 9131、ANSI B16.34

产品标识：GB/T 12220、MSS SP25

供货规范：JB/T 7928



【性能规范】



试验项目	强度试验	密封试验	气密封试验	适用温度（℃）	适用介质
1.6	2.4	1.73	0.6	≤425	水、蒸汽、油品
2.5	3.8	2.75
4.0	6.0	4.4
6.4	9.6	7.04
10.0	15.0	11.0
16.0	24.0	17.6
800Lb	21.0	15.4		≤200	腐蚀性介质

【重要零部件材料】

零件名称	零部件材料
阀体、阀盖	25
闸板、阀瓣	2Cr13
阀杆	2Cr13
密封圈	1Cr13+HF
填料	柔性石墨
垫片	18-8/柔性石墨
螺栓	35/35CrMo

重要形状和连接尺寸



公称通径	重要形状尺寸和连接尺寸
	L	d	S	L1	T	L2	H	D0
Z41H-16C   Z41H-25   Z41H-40   Z11H-16C   Z11H-25   Z11H-40   Z61H-16C   Z61H-25   Z61H-40
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	120	28	43	14	1?	21	201	166
40	135	36	49	15	1?	21	227	180
50	155	45	61	16	2	25	253	180
Z41H-64   Z11H-64   Z61H-64
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180
Z41H-100   Z11H-100   Z61H-100
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180
Z41H-160 Z11H-160 Z61H-160
15	90	13	22.5	10	1/2	15	151	118
20	160	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180

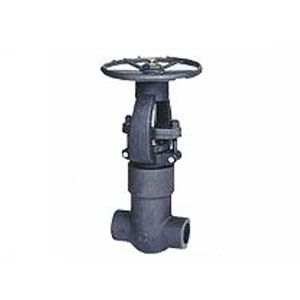

【结构图片】
