进口电动三通球阀描述--
ALSO电动三通球阀由回转型角行程电动执行器和法兰三通球阀结构组成,属旋转类型高性能开关阀类,接受工业自动化控制(DCS, PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质进行合流与分流,是对阀门实现远控、集控和自控必不可少的驱动装置。
进口电动三通球阀主要零件材料--
零件名称 | 材料名称 | |||
---|---|---|---|---|
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
三通球阀结构--
1.L型三通球阀为两阀座密封结构,具有结构紧凑、外型美观、密封性能好,能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
2.T型三通球阀为四阀座密封结构,具有造型美观、结构紧凑合理,不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。
进口电动三通球阀技术参数及性能--
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
允许压差(MPa) | ≤公称压力 | |||||||||||
动作范围 | 0~90° | |||||||||||
阀体形式 | 二段分体式铸造阀体,三段分体式铸造阀体 | |||||||||||
阀盖形式 | 整体式 | |||||||||||
压盖型式 | 螺栓压紧式 | |||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
连接方式 | 法兰式、螺纹式(适用于1/2"~2") | |||||||||||
阀芯形式 | 三通球型阀芯 | |||||||||||
流量特性 | 近似快开特性 | |||||||||||
泄露量Q | 软密封:零泄露;金属密封:按GB/T4213-92,小于额定KV0.01% | |||||||||||
基本误差 | ±1% | |||||||||||
回差 | ±1% | |||||||||||
死区 | ≤1% |
进口电动三通球阀控制方式--

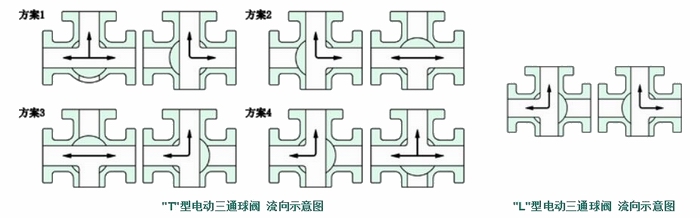

三通球阀分L型和T型,L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型电动三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,电动三通球阀一般采用三个阀座结构,亦可根据用户要求采用四阀座结构
进口电动三通球阀电装性能特点--
电压:AC220/380/110V、DC24V等;
开关型、调节型(4-20mA);
普通或防爆要求;
开关机械限位,开关位置可微调;
可手动操作;
可视指示器;
执行器类别 | JO系列执行器参数 | 3610R系列执行器参数 | JHQ系列执行器参数 |
---|---|---|---|
电源电压 | 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC | ||
输出力矩 | 50N·M~2000N·M | 50N·M~1500N·M | 50N·M~3000N·M |
动作范围 | 0~90° 0~360° | 0~90° | 0~90°、0°~270°可选 |
输入信号 | 开关量、4~20mA模拟量 | 4~20mA模拟量信号 | 开关量、4~20mA模拟量信号 |
反馈信号 | 开关量、4~20mA模拟量 | 4~20mA模拟量信号 | 开关量、4~20mA模拟量信号 |
动作时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S~112S |
保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
环境温度 | -30°~60° | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构,配手轮操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 比例控制单元 | 电位计、比例控制单元 |
驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
壳体材料 | 铝合金 | 钢,铝合金 | 钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 | 干粉,环氧聚酯,具有超强防腐功能 | ||
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
进口电动三通球阀外形尺寸--

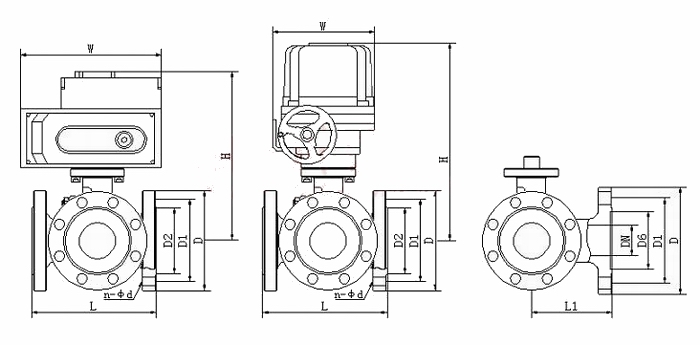

电动法兰三通球阀
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | / | / |
L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 | / | / |
H、A | 由于阀门密封选择及温度选择不同,执行器尺寸需根据实际配置 | |||||||||||||
PN1.6MPa法兰连接尺寸 | ||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 24 | 26 | 28 |
f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
PN2.5MPa法兰连接尺寸 | ||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 34 | 38 | 42 |
f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |

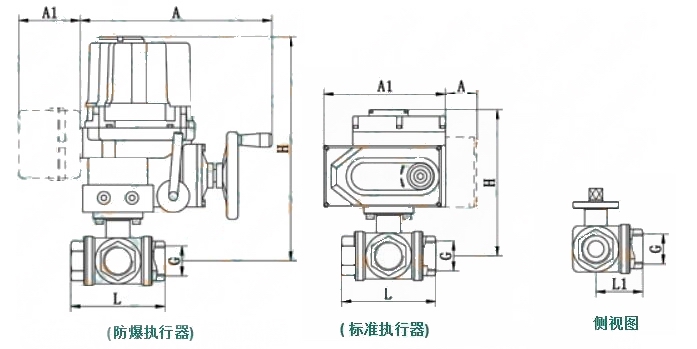

电动内螺纹三通球阀
通径DN | 英寸" | 连接尺寸 | |||||||
---|---|---|---|---|---|---|---|---|---|
mm | inch (G) | L | L1 | H(防爆型) | H(配标准型) | A(配防爆型) | A(标准型) | A1(配防爆型) | A1(配标准型) |
10 | 3/8 | 60 | 30 | 260 | 130 | 265 | 161 | 137 | 40 |
15 | 1/2 | 72 | 36 | 265 | 130 | 265 | 161 | 137 | 40 |
20 | 3/4 | 85 | 42 | 280 | 135 | 265 | 161 | 137 | 40 |
25 | 1 | 91 | 46 | 290 | 139 | 265 | 161 | 137 | 40 |
32 | 11/4 | 110 | 55 | 310 | 158 | 265 | 197 | 137 | 40 |
40 | 11/2 | 122 | 61 | 340 | 165 | 265 | 197 | 137 | 40 |
50 | 2 | 145 | 72 | 360 | 202 | 265 | 197 | 137 | 40 |
