进口电动焊接球阀描述--
ALSO电动焊接球阀由回转型角行程电动执行器和焊接球阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制(DCS, PLC系统)仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制,通常用于管道介质的远程开关或调节控制，是对阀门实现远控、集控和自控必不可少的驱动装置
进口电动焊接球阀技术参数及性能--
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 阀体形式 | 三片式精铸阀体 | |||||||||
| 连接形式 | 对焊式，承焊式 | |||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||
| 流量特性 | 近似快开型 | |||||||||
| 动作范围 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | |||||||||
| 基本误差 | ±1% | |||||||||
| 回差 | ±1% | |||||||||
| 死区 | ≤1%(可调) | |||||||||
| 可调范围 | 250：1 | |||||||||
| 配置执行机构 | 可配角行程电动执行机构 | |||||||||
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | |||||||||
球阀用途及特点--
三片式焊接球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点,适用于 PN1.0～10MPa，工作温度 -29～150℃（密封圈为增强聚四氟乙烯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
球阀根据标准ASME B16.34设计
结构简单,密封性能好,扭矩小
精密铸造，固溶化处理
带锁装置
全流量设计
进口电动焊接球阀零件材料--
| 连接方式 | 内螺纹连接 | 对焊连接 | |||||
|---|---|---|---|---|---|---|---|
| 零件名称 | 阀体阀盖 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球体、阀杆 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 增强聚四氟乙烯、对位聚苯 | ||||||
| 适用工况 | 适用介质 | 水、蒸汽 、油品等 |
硝酸等腐 蚀性介质 |
醋酸等腐 蚀介质 |
水、蒸汽 、油品等 |
硝酸等腐 蚀性介质 |
醋酸等腐蚀介质 |
| 适用温度 | -20～120°C(增强聚四氟乙烯)、-20～250°C(对位聚苯 | ||||||
进口电动焊接球阀电装性能参数--
1.壳体--壳体为硬质铝合金，经阳极氧化处理和聚酯粉末图层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。
2.电机--全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置热保护开关。
3.手动结构一手柄的设计保证安全可靠、省力、体积小。不通电时使用。扳动手柄可进行手动操作。不用手动时，将板手置于板手夹内.方便。
4.指示器一指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
5.干操器一用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6.密封一密封性好，标准产品防护等级是1P67，并可选IP68防护等级。
7.限位开关一机械、电子双重限位。机械限位螺钉可调，安全可靠;电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
8.自锁一精密的蜗轮蜗杆机构可高效传输大扭距，效率高，噪音低(最大50分贝)，寿命长;有自锁功能，防止反转，传动部分稳定可靠，无需再加油。
9.防脱螺栓一拆除外壳时，螺栓附在壳体上，不会脱落。
10.安装一底部安装尺寸符合IS0国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。
11.线路一控制线路符合单相或三相电源标准，线路布置紧凑合理。接线端子可有效满足各种附加功能的要求。
| 执行器类别 | JOX系列执行器参数 | JHQ系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4” |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||

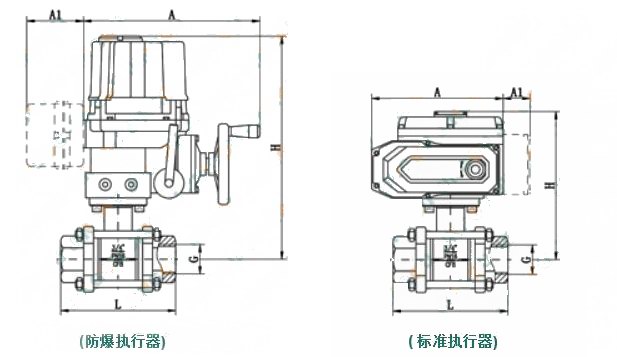

进口电动焊接球阀外形尺寸--
| 通径DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| G(inch) | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | |
| L | 60 | 75 | 80 | 90 | 110 | 125 | 144 | 186 | 206 | 240 | |
| H | 标准型 | 165 | 170 | 185 | 200 | 205 | 230 | 230 | 245 | 260 | 300 |
| 防爆型 | 285 | 290 | 300 | 320 | 335 | 350 | 360 | 380 | 400 | 440 | |
| A | 标准型 | 115 | 115 | 161 | 161 | 161 | 188 | 188 | 188 | 267 | 267 |
| 防爆型 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 346 | 3.46 | 346 | |
| A1 | 标准型 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| 防爆型 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | |
