进口电动衬氟球阀描述--
ALSO进口电动衬氟球阀由一体化电装和衬氟球阀构成的,以电源即可控制运转,通常用于管道介质的远程开关或调节(接通、切断介质)控制,是对阀门实现远控、集控和自控必不可少的驱动装置。
进口电动衬氟球阀零件材料--
零件名称 | 材料 | |||
---|---|---|---|---|
阀体、阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
球体 | 2Cr13+氮化处理+46 | 304+46 | 316+46 | 316L+46 |
阀杆 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
阀座密封圈 | PTFE、碳素纤维+PTFE | |||
密封填料 | V型聚四氟乙烯填料 |
衬氟球阀应用--
衬氟球阀阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动衬氟球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
进口电动衬氟球阀技术参数及性能指标--
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
公称压力(MPa) | PN1.0、1.6MPa | |||||||||||||
泄漏量 | 软密封:零泄漏 | |||||||||||||
阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
阀芯形式 | “O”型球形阀芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE) | |||||||||||||
连接形式 | 法兰 | |||||||||||||
可调范围 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本误差 | ±1% | |||||||||||||
死区 | ≤1% | |||||||||||||
回差 | ≤1% | |||||||||||||
适用温度 | 密封面 | |||||||||||||
PTFE≤180℃ | ||||||||||||||
配置执行机构 | 配角行程电动执行机构 | |||||||||||||
控制方式 | 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量控制 |
进口电动衬氟球阀电装性能特点--
1.壳体--壳体为硬质铝合金,经阳极氧化处理和聚酯粉末图层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68型供选择。
2.电机--全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置热保护开关。
3.手动结构一手柄的设计保证安全可靠、省力、体积小。不通电时使用。扳动手柄可进行手动操作。不用手动时,将板手置于板手夹内.方便。
4.指示器一指示器安装在中心轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更方便。
5.干操器一用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
6.密封一密封性好,标准产品防护等级是1P67,并可选IP68防护等级。
7.限位开关一机械、电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,且不受手轮过量的影响。
8.自锁一精密的蜗轮蜗杆机构可高效传输大扭距,效率高,噪音低(最大50分贝),寿命长;有自锁功能,防止反转,传动部分稳定可靠,无需再加油。
9.防脱螺栓一拆除外壳时,螺栓附在壳体上,不会脱落。
10.安装一底部安装尺寸符合IS0国际标准,孔成双四方形便于带方杆的阀线性或45°转角安装,适应性强。可以垂直安装,也可以水平安装。
11.线路一控制线路符合单相或三相电源标准,线路布置紧凑合理。接线端子可有效满足各种附加功能的要求。
执行器类别 | JOX系列执行器参数 | 3610R系列执行器参数 | JHQ系列执行器参数 |
---|---|---|---|
电源电压 | 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC | ||
输出力矩 | 50N·M~2000N·M | 50N·M~1500N·M | 50N·M~3000N·M |
动作范围 | 0~90° 0~360° | 0~90° | 0~90°、0°~270°可选 |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) | ||
动作时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S~112S |
保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
环境温度 | -30°~60° | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构,配手轮操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 比例控制单元 | 电位计、比例控制单元 |
驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
壳体材料 | 铝合金 | 钢,铝合金 | 钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 | 干粉,环氧聚酯,具有超强防腐功能 | ||
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |

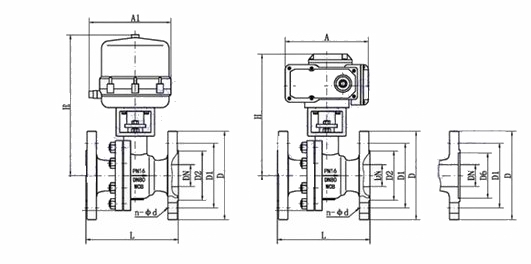

进口电动衬氟球阀外形尺寸--
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 457 | 533 | / | |
H、A | 由于阀门密封选择及温度选择不同,执行器尺寸需根据实际配置 | ||||||||||||||
A1 | 防爆型 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 |
标准型 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
PN1.6MPa法兰连接尺寸 | |||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 24 | 26 | 28 | |
f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | |
PN2.5MPa法兰连接尺寸 | |||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 34 | 38 | 42 | |
f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |
