进口电动对夹球阀（进口电动超薄型球阀）

进口电动超薄型球阀描述--
ALSO进口电动薄型球阀由回转型角行程电动执行器和薄型球阀组成，属旋转类型高性能开关阀，主要适用于两位切断、调节的场合。接受工业自动化控制仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的二位开关控制,通常用于管道介质的远程控制，是对阀门实现远控、集控和自控必不可少的驱动装置

进口电动超薄型球阀主要性能规范--

公称通径DN(mm)		DN15-150
公称压力	PN(MPa)	1.6	2.5	4.0	6.4
试验压力	强度试验	15.0	24.0	37.5	48.0
	密封试验	11.0	17.6	27.5	35.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

进口电动超薄型球阀主要零件材料--

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨

球阀特点--
电动对夹球阀，也可称为电动超薄球阀。球阀与执行机构的连接采用直连方式，电动对夹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松，设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。

进口电动超薄型球阀技术参数--

公称通径	DN15～150mm
公称压力	PN1.6 2.5 4.0 6.4 10 16MPa(定制)
泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
执行机构	可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
流量特性	快开特性
可调范围	DN10-80	DN100-150
	250:1	350:1
阀体形式	整体式锻造、整体式铸造
连接形式	超薄法兰式、对夹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
基本误差	±1%
死区	≤1%
回差	≤1%
适用温度	密封面
	PTFE≤120℃、PPL≤250℃

进口电动超薄型球阀电装性能--
电压:AC220/380/110V、DC24V等;
开关型、调节型（4-20mA）;
普通或防爆要求;
开关机械限位，开关位置可微调;
可手动操作;
可视指示器;

执行器类别	JOX系列执行器参数	3610R系列执行器参数	JHQ系列执行器参数
电源电压	标准：220V AC单相  可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

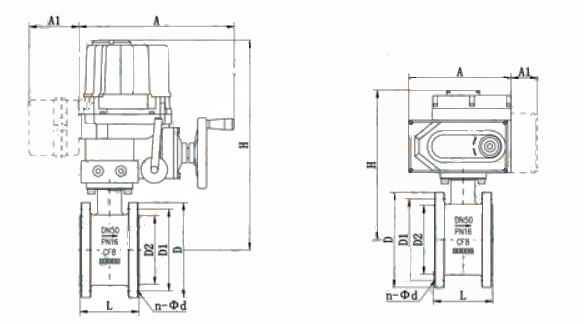

进口电动超薄型球阀外形尺寸--

公称通径DN	L	D	D1	D2	n-Φd	H普通型	H防爆型	A普通型	A防爆型	A1普通型	A1防爆型
15	35	95	65	45	4-M12	291	350	155.2	150	40	137
20	38	105	75	55	4-M12	296	360	155.2	150	40	137
25	42	115	85	65	4-M12	301	365	155.2	150	40	137
32	50	135	100	78	4-M16	311	380	195	180	40	137
40	60	145	110	85	4-M16	318	400	195	180	40	137
50	70	160	125	100	4-M16	326	420	234	200	40	137
65	95	180	145	120	4-M16	336	430	234	200	40	137
80	118	195	160	135	8-M16	363	470	271	220	40	137
100	140	215	180	155	8-M16	383	480	325	230	40	137
125	175	245	210	185	8-M16	403	510	414	230	40	137
150	210	280	240	210	8-M16	418	510	420	230	40	137
