进口三片式焊接球阀

进口三片式焊接球阀 用途--
ALSO三片式焊接球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点,适用于 PN1.0～10MPa，工作温度 -29～150℃（密封圈为增强聚四氟乙烯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

进口三片式焊接球阀 设计特点--
球阀根据标准ASME B16.34设计
结构简单,密封性能好,扭矩小
精密铸造，固溶化处理
带锁装置
全流量设计

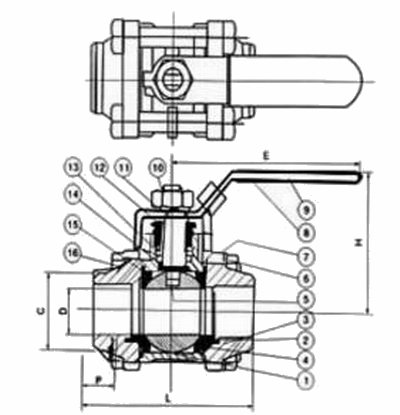

进口三片式焊接球阀 结构图--

进口三片式焊接球阀 材料表

序号NO.	零件名称	材质
		不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	阀盖	不锈钢CF8M	碳钢WCB
4	球体	不锈钢SS316	不锈钢SS304
5	阀杆	不锈钢SS316	不锈钢SS316
6	螺母	不锈钢SS304	不锈钢SS304
7	垫圈	不锈钢SS304	不锈钢SS304
8	手柄套	塑料	塑料
9	手柄	不锈钢SS304	不锈钢SS304
10	阀杆螺母	不锈钢SS304	不锈钢SS304
11	垫圈	不锈钢SS304	不锈钢SS304
12	填料压盖螺母	不锈钢SS304	不锈钢SS304
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不锈钢SS304	不锈钢SS304

进口三片式焊接球阀 外形尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
C	14	17.5	22.7	27.5	33.5	42	48.6	60.5	76.3	9.	106.5
重量WT(g)	400	405	640	890	1160	2195	2940	4865	7000	10700	19350
