进口塑料隔膜阀
描述--
ALSO塑料隔膜阀采用膜片式设计，隔绝管路流体与阀门主体，耐腐蚀性佳,使用范围广泛，如钢铁业，水处理业，化工业，半导体业，食品工业等。
进口塑料隔膜阀
结构--
膜片式设计，隔绝管路流体与阀门主体，耐腐蚀性佳。
膜片可替换，保养管理容易，使用寿命长。
开闭间操作过程简单，关闭程度可控制。
手轮可自锁，操作更安全。
底座埋入螺纹嵌件，安装拆卸方便。
内部结构件材质为SUS304或SUS316，耐腐蚀性佳。
使用范围广泛，如钢铁业，水处理业，化工业，半导体业，食品工业等。
进口塑料隔膜阀
性能描述--
PVC性能性能--
1.价格低——材料费用低，安装成本低，不同的工程降低比例不同，例如室内给排水可节约造价30%。
2.材料轻—— 搬运、安装方便，节约时间及费用。
3.耐腐蚀——详见UPVC产品耐腐蚀表。
4.耐老化——化学稳定性好，材料试验及国外工程实例证明，UPVC实际寿命超过50年。
5.管壁光洁——流体阻力小，无污染不滋生细菌，供水综合成本低。
6.综合性能高——UPVC管材，管件不传热，不导电，阻燃，机械强度高，适应性广。
适用场合--
自来水工程，工业废水排送管，化学酸碱腐蚀介质输送管，建筑给水用管，灌溉、喷灌工程，海水养殖用管，污水处理工程，盐化水输送管，煤矿灌浆用管，电力、通信穿线管，泳池循环用水管。
CPVC性能特点--
1、耐腐蚀性能强
CPVC管道无论是在酸，碱盐、氧化的环境中，暴露在空气中，埋于腐蚀性土壤里，甚至在95°C的高温下，内外均不会被腐蚀，仍像最初安装一样坚固、可靠；
2、管道光洁
CPVC管道表面光洁，输送液体时具有较小的摩擦力，细菌及水垢亦不易生长和附着；
3、坚固耐压
CPVC比聚烯烃材料坚固，故所需卡箍、支架亦少。相同压力下，管道的管径比聚烯烃管小而达到同样流量，节省材料和安装时间：
4、良好的阻燃性
CPVC的限氧指数为60，管道不自然且不助燃，还具有限制烟雾的特性，不会产生有毒气体；
5、保温性能佳，热膨胀小
CPVC热传倒率低，冬天可节省大部分保温材料及施工费用，也不会扭曲变形；
6、抗震性好
CPVC管道具有较好的弹性模量，抗震并能大大降低水锤效应；
7、耐老化性优异
CPVC管道具有优异的耐老化性的抗紫外线性能，使其正常使用寿命比其它管道系统均有很大延长；
8、施工简易
CPVC管道比重小，连接方式与PVC相同，无需其他材料的配件；
进口塑料隔膜阀
适用场合--
工业及流夜系统：金属处理，电镀厂，制药厂及炼油厂酸碱夜的输送。化工厂、纺织厂、制革厂的漂白、染色、工业废水，酸碱管道。矿厂、冶金厂及化肥厂的残渣与矿浆管道。半导体制造厂的消电离子水流处理系统。纸浆及造纸：铝及苛性碱管道、 二氧化氯，氯及氯碱厂内管道，水处理：加氯管道，氯化铝及氯化铁液管道，沉淀池及过滤管道，回收水处理管道
进口塑料隔膜阀 零部件材料--
| No. | 部件 | 数量 | 材料 |
| 01 | 阀体 | 1 | PVC-U/PVC-C |
| 02 | 隔膜片 | 1 | EPDM/FPM |
| 03 | 隔膜片封水套 | 1 | PP+GF30% |
| 04 | 六角螺栓 | 1 | Stainless Steel |
| 05 | 六角螺母 | 1 | Stainless Steel |
| 06 | 阀瓣嵌件 | 1 | Brass(H62) |
| 07 | 手轮锁块 | 1 | PP |
| 08 | 提示杆（内外嵌件） | 1 | PP |
| 09 | 手轮 | 1 | PP+GF30% |
| 10 | 阀体螺帽 | 1 | PP+GF30% |
| 11 | 阀杆 | 1 | Stainless Steel304 |
| 12 | ø4销钉 | 1 | Stainless Steel |
| 13 | 阀杆螺母嵌件 | 1 | Brass(H62) |
| 14 | 阀杆螺母 | 1 | PPS+GF40% |
| 15 | 阀瓣 | 1 | PP+GF30% |
| 16 | 阀体螺母定位齿 | 1 | PP+GF30% |
| 17 | 一体法兰 | 2 | PVC-U/PVC-C |
| 18 | 透明罩(DN 65-DN150) | 1 | PC |
| 19 | 手轮(DN 65-DN150) | 1 | PVC-U/PVC-C |
| 20 | 法兰式阀体 | 1 | PVC-U/PVC-C |
进口塑料隔膜阀 外形尺寸--

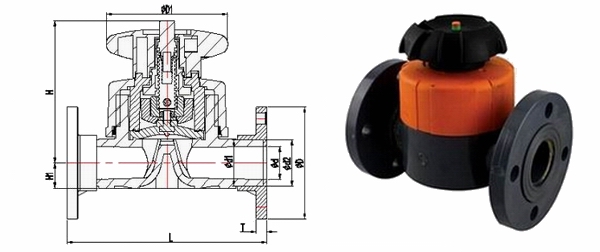

法兰塑料隔膜阀参数
| 尺寸（mm）（DIN德标标准) |
工作压力
（㎏/C㎡） |
||||||||||
| SizeDN（De） | D | D1 | d | H1 | H | T | L | 两孔间距离 | 法兰孔直径 | 法兰孔数 | |
| 15(20) | 95.00 | 80.00 | 16.00 | 14.00 | 90.00 | 13.00 | 121.00 | 65.00 | 14.00 | 4 | 10 |
| 20(25) | 105.00 | 80.00 | 21.00 | 18.00 | 102.00 | 14.00 | 142.00 | 75.00 | 14.00 | 4 | 10 |
| 25(32) | 115.00 | 94.00 | 28.00 | 21.00 | 119.00 | 15.00 | 151.00 | 85.00 | 14.00 | 4 | 10 |
| 32(40) | 140.00 | 117.00 | 36.00 | 26.00 | 126.00 | 15.00 | 169.00 | 100.00 | 16.00 | 4 | 10 |
| 40(50) | 150.00 | 117.00 | 45.00 | 33.00 | 139.00 | 17.00 | 193.00 | 110.00 | 16.00 | 4 | 7 |
| 50(63) | 165.00 | 152.00 | 57.00 | 39.00 | 172.00 | 17.00 | 227.00 | 125.00 | 19.00 | 4 | 7 |
| 65(75) | 185.00 | 152.00 | 85.00 | 91.00 | 173.00 | 17.00 | 290.00 | 145.00 | 19.00 | 4 | 6 |
| 80(90) | 197.00 | 264.00 | 85.00 | 109.00 | 226.00 | 18.00 | 310.00 | 160.00 | 19.00 | 8 | 6 |
| 100(110) | 220.00 | 264.00 | 106.00 | 134.00 | 234.00 | 20.00 | 350.00 | 180.00 | 19.00 | 8 | 4 |
| De125 | 250.00 | 264.00 | 106.00 | 134.00 | 234.00 | 22.00 | 350.00 | 210.00 | 22.00 | 8 | 4 |
| 125(140) | 250.00 | 264.00 | 106.00 | 134.00 | 234.00 | 22.00 | 350.00 | 210.00 | 22.00 | 8 | 4 |
| 150(160) | 286.00 | 393.00 | 150.00 | 212.00 | 333.00 | 24.00 | 480.00 | 240.00 | 22.00 | 8 | 4 |
| 尺寸（mm）（ASTM美标标准) |
工作压力
（㎏/C㎡） |
||||||||||
| Size（"） | D | D1 | d | H1 | H | T | L | 两孔间距离 | 法兰孔直径 | 法兰孔数 | |
| 1/2" | 89.00 | 80.00 | 16.00 | 14.00 | 90.00 | 13.00 | 121.00 | 60.33 | 16.00 | 4 | 10 |
| 3/4" | 98.00 | 80.00 | 21.00 | 18.00 | 102.00 | 14.00 | 142.00 | 69.85 | 16.00 | 4 | 10 |
| 1" | 108.00 | 94.00 | 28.00 | 21.00 | 119.00 | 15.00 | 151.00 | 79.38 | 16.00 | 4 | 10 |
| 1-1/4" | 117.00 | 117.00 | 36.00 | 26.00 | 126.00 | 15.00 | 169.00 | 88.90 | 18.00 | 4 | 10 |
| 1-1/2" | 127.00 | 117.00 | 45.00 | 33.00 | 139.00 | 17.00 | 193.00 | 98.43 | 18.00 | 4 | 7 |
| 2" | 152.00 | 152.00 | 57.00 | 39.00 | 172.00 | 17.00 | 227.00 | 120.65 | 18.00 | 4 | 7 |
| 2-1/2" | 178.00 | 152.00 | 85.00 | 91.00 | 173.00 | 17.00 | 250.00 | 139.70 | 18.00 | 4 | 6 |
| 3" | 189.00 | 264.00 | 85.00 | 109.00 | 226.00 | 18.00 | 264.00 | 152.40 | 18.00 | 4 | 6 |
| 4" | 229.00 | 264.00 | 106.00 | 134.00 | 234.00 | 20.00 | 329.00 | 190.50 | 18.00 | 8 | 4 |
| 5" | 250.00 | 264.00 | 106.00 | 134.00 | 234.00 | 22.00 | 350.00 | 210.00 | 22.00 | 8 | 4 |
| 6" | 286.00 | 393.00 | 150.00 | 212.00 | 333.00 | 24.00 | 480.00 | 241.30 | 22.00 | 8 | 4 |
| 尺寸（mm）（JIS日标标准) |
工作压力
（㎏/C㎡） |
||||||||||
| SizeDN（De） | D | D1 | d | H1 | H | T | L | 两孔间距离 | 法兰孔直径 | 法兰孔数 | |
| 15(20) | 95.00 | 80.00 | 15.00 | 14.00 | 90.00 | 15.00 | 125.00 | 70.00 | 15.00 | 4 | 10 |
| 20(25) | 100.00 | 80.00 | 20.00 | 18.00 | 102.00 | 15.00 | 145.00 | 75.00 | 15.00 | 4 | 10 |
| 25(32) | 125.00 | 94.00 | 25.00 | 21.00 | 119.00 | 15.00 | 151.00 | 90.00 | 19.00 | 4 | 10 |
| 32(40) | 135.00 | 117.00 | 30.00 | 26.00 | 126.00 | 16.00 | 170.00 | 100.00 | 19.00 | 4 | 10 |
| 40(50) | 140.00 | 117.00 | 40.00 | 33.00 | 139.00 | 17.00 | 193.00 | 105.00 | 19.00 | 4 | 7 |
| 50(63) | 155.00 | 152.00 | 50.00 | 39.00 | 172.00 | 21.00 | 235.00 | 120.00 | 19.00 | 4 | 7 |
| 65(75) | 175.00 | 152.00 | 63.00 | 91.00 | 173.00 | 23.00 | 262.00 | 140.00 | 19.00 | 4 | 6 |
| 80(90) | 185.00 | 264.00 | 80.00 | 109.00 | 226.00 | 23.50 | 275.00 | 150.00 | 19.00 | 8 | 6 |
| 100(110) | 210.00 | 264.00 | 100.00 | 134.00 | 234.00 | 23.50 | 336.00 | 175.00 | 19.00 | 8 | 4 |
| 125(140) | 250.00 | 264.00 | 125.00 | 134.00 | 234.00 | 25.50 | 357.00 | 210.00 | 23.00 | 8 | 4 |
| 150(160) | 280.00 | 393.00 | 140.00 | 212.00 | 333.00 | 27.50 | 488.00 | 240.00 | 23.00 | 8 | 4 |

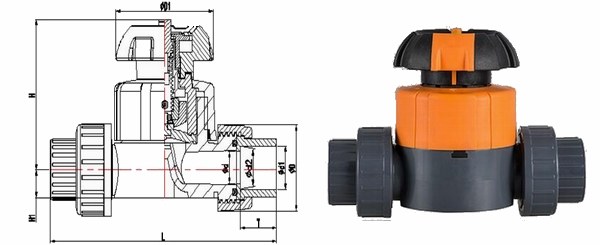

由令式塑料隔膜阀参数--
| 尺寸（mm）（DIN德标标准) |
工作压力
（㎏/C㎡） |
|||||||||
| Size DN（De） | D | D1 | d1 | d2 | d | H1 | H | T | L | |
| 15(20) | 46.50 | 80.00 | 20.30 | 19.95 | 16.00 | 14.00 | 90.00 | 16.50 | 128.00 | 10 |
| 20(25) | 53.50 | 80.00 | 25.30 | 24.95 | 20.00 | 18.00 | 102.00 | 19.00 | 152.00 | 10 |
| 25(32) | 64.00 | 94.00 | 32.30 | 31.90 | 26.00 | 21.00 | 119.00 | 22.50 | 166.00 | 10 |
| 32(40) | 74.50 | 117.00 | 40.35 | 39.90 | 34.00 | 26.00 | 126.00 | 26.50 | 192.00 | 10 |
| 40(50) | 85.00 | 117.00 | 50.35 | 49.90 | 43.00 | 33.00 | 139.00 | 31.50 | 222.00 | 7 |
| 50(63) | 100.00 | 152.00 | 63.40 | 62.90 | 56.00 | 39.00 | 172.00 | 36.70 | 266.00 | 7 |
| 尺寸（mm）（ASTM美标标准) |
工作压力
（㎏/C㎡） |
|||||||||
| Size（"） | D | D1 | d1 | d2 | d | H1 | H | T | L | |
| 1/2" | 46.50 | 80.00 | 21.54 | 21.23 | 16.00 | 14.00 | 90.00 | 23.22 | 141.00 | 10 |
| 3/4" | 53.50 | 80.00 | 26.87 | 26.57 | 20.00 | 18.00 | 102.00 | 26.40 | 166.80 | 10 |
| 1" | 64.00 | 94.00 | 33.66 | 33.27 | 26.00 | 21.00 | 119.00 | 29.57 | 180.00 | 10 |
| 1-1/4" | 74.50 | 117.00 | 42.42 | 42.04 | 34.00 | 26.00 | 126.00 | 32.75 | 204.00 | 10 |
| 1-1/2" | 85.00 | 117.00 | 48.56 | 48.11 | 43.00 | 33.00 | 139.00 | 35.93 | 231.00 | 7 |
| 2" | 100.00 | 152.00 | 60.63 | 60.17 | 56.00 | 39.00 | 172.00 | 39.10 | 272.00 | 7 |

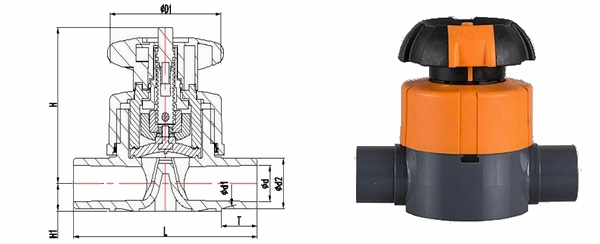

插口式塑料隔膜阀参数--
| 尺寸（mm）（DIN德标标准) |
工作压力
（㎏/C㎡） |
||||||||
| Size DN(De) | D1 | d1 | d2 | d | H1 | H | T | L | |
| 15(20) | 80.00 | 20.30 | 19.95 | 20.10 | 14.00 | 90.00 | 16.50 | 124.00 | 10 |
| 20(25) | 80.00 | 25.30 | 24.95 | 25.10 | 18.00 | 102.00 | 19.00 | 144.00 | 10 |
| 25(32) | 94.00 | 32.30 | 31.90 | 32.10 | 21.00 | 119.00 | 22.50 | 154.00 | 10 |
| 32(40) | 117.00 | 40.35 | 39.90 | 40.15 | 26.00 | 126.00 | 26.50 | 174.00 | 10 |
| 40(50) | 117.00 | 50.35 | 49.90 | 50.15 | 33.00 | 139.00 | 31.50 | 194.00 | 7 |
| 50(63) | 152.00 | 63.40 | 62.90 | 63.20 | 39.00 | 172.00 | 36.70 | 234.00 | 7 |
| 尺寸（mm）（ASTM美标标准) |
工作压力
（㎏/C㎡） |
||||||||
| Size(") | D1 | d1 | d2 | d | H1 | H | T | L | |
| 1/2" | 80.00 | 21.54 | 21.23 | 21.34 | 14.00 | 90.00 | 23.22 | 124.00 | 10 |
| 3/4" | 80.00 | 26.87 | 26.57 | 26.67 | 18.00 | 102.00 | 26.40 | 144.00 | 10 |
| 1" | 94.00 | 33.66 | 33.27 | 33.40 | 21.00 | 119.00 | 29.57 | 154.00 | 10 |
| 1-1/4" | 117.00 | 42.42 | 42.04 | 42.16 | 26.00 | 126.00 | 32.75 | 174.00 | 10 |
| 1-1/2" | 117.00 | 48.56 | 48.11 | 48.26 | 33.00 | 139.00 | 35.93 | 194.00 | 7 |
| 2" | 152.00 | 60.63 | 60.17 | 60.33 | 39.00 | 172.00 | 39.10 | 234.00 | 7 |
