进口V型球阀

进口V型球阀描述--
进口V型球阀是一种球芯带有V形缺口的旋转式切断阀，对管道内介质进行调节或切断，当阀在关闭时，可以剪切介质中纤维、微小颗粒，同时由于阀芯和阀座之间是无间隙回转，可自行擦拭球体及阀座上的积垢物，保持球体与阀座之间的良好密封

进口V型球阀性能规范--

公称压力 PN(MPa)	试验压力		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度、含纤维、固体颗粒等介质	-28℃～120～250～425-550℃
2.4	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59 GB20592-97 AMSI B16.5
	检验和试验	JB/T 9092-99 、API 598

进口V型球阀特点--
1.采用圆柱形弹簧预截的带补偿性可动金属阀座结构，密封性能可靠。球芯一阀座不会产生卡阻或脱离，使用寿命长。
2.球芯上的V形切口与金属阀座之间具有剪切的作用，特别适用于高粘度、含纤维、固体颗粒及桨料等介质。结构制造纸工业的纸浆显得尤为优越
3.阀门的流量大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有仅近似等百分比的流量特性、可调范围大，最大可调比为100:1.还具有精确调节与可靠定位的功能。
4.采用弹簧加载的可动阀座结构，防止了球芯与阀座发生卡阻或脱离等问题，密封可靠，使用寿命长
5.全开时流通能力大，压力损失小，且介质不会沉积在阀体中腔
6.阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏
7.采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命

进口V型球阀零件材质表--

零件名称	阀门材质
阀体、阀盖	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺栓	35CrMoA	1Cr18Ni9Ti

进口V型球阀典型应用--
V型球阀采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长,特殊开关的V型缺口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。广泛应用于石油、化工、造纸、冶金、水处理、燃气、纤维等工业部门

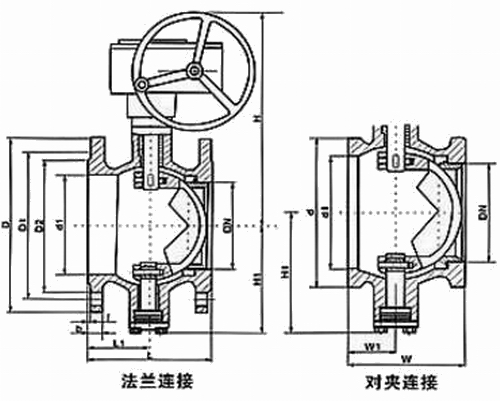

进口V型球阀外形尺寸--
回转角度:90°
基本误差：≤1.5%
回差：≤1.5%
死区：≤0.5%

公称压或压力级	公称通径		尺寸(mm)
	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
