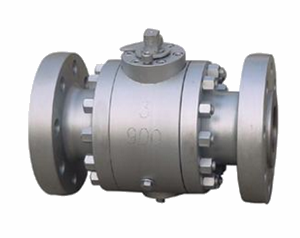

进口高压法兰球阀

进口高压法兰球阀描述--
ALSO高压法兰球阀材料是锻造出来的，材质的密度比铸造的密度要大很多，特别适合高压球阀的制造加工高压锻钢球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种球阀，密封件嵌于不锈钢阀座内，金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压效果，泄压后阀座自动复位.

进口高压法兰球阀产品特点--
1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙,自然滑性材料,但抗弯曲强度和冲击强度及较高的延性，与金属不相上下
5.标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；
6.枢轴采用防吹出保护，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；
7.阀杆与阀体有效的接触，使防静电接地装置性能优越等。

进口高压法兰球阀主要零件材料--

零件名称	零件材料
阀体、阀盖	A105	304	316	316L
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨

进口高压法兰球阀性能指标--

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
试验压力	强度试验	15.0	24.0	37.5	48.0	63.0
	密封试验	11.0	17.6	27.5	35.2	46.2
	低压气密试验	0.5～0.7
适用介质	水、油、气体、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

进口高压法兰球阀设计标准--
设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；

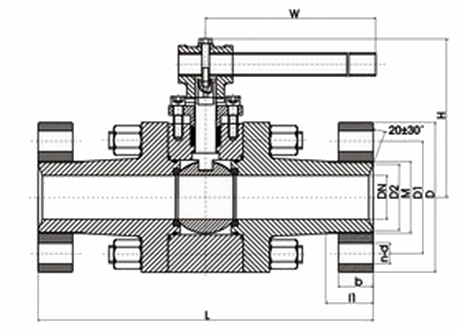

进口高压法兰球阀外形尺寸--

产品型号Type	公称通径DN	PN16.0/32.0MPa			wt(kg)
		L	H	W
PN160 PN320	10	150	58	220	4
	15	170	62	220	4
	20	191	75	250	6.5
	25	205	80	250	8
	32	230	96	300	16
	40	260	111	400	22.5
	50	330	128	400	35
	65	360	180	500	44
	80	380	200	600	78
	100	430	245	800	120
