进口无衬隔膜阀

进口无衬隔膜阀描述--
ALSO无衬里隔膜阀的启闭件是一块膜片，膜片是一种富有弹性的材料，用螺栓连接在阀杆上,操作时上下移动，当膜片上升时阀打开，当膜片下降时，阀关闭，隔膜阀适用于开关及节流之用。

进口无衬隔膜阀特点—
隔膜阀是一种特殊形式的截断阀：
弹性密封的开闭件，确保没有内漏；
启闭轻松，流线型的流道，使得压力损失小；
没有填料函，因此没有外漏；
阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
隔膜可更换，维护费用低；
适用温度：≤85℃、≤100℃、≤120℃、≤150℃
压力等级：PN(MPa) 0.6 1.0 1.6

进口无衬隔膜阀应用—
无衬里隔膜阀是是一种没有填料函的切断阀,专用于控制各种非腐蚀性的流体介质，通常用在石油、化工、污水处理、蒸汽系统、气体等管路系统中做截断介质用。

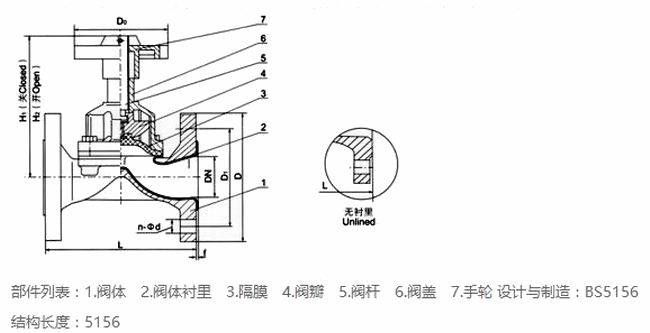

进口无衬隔膜阀外形尺寸--

公称通径 DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2	90	99	66	2
20			117	105	75	4-14	2	93	103	66	3
25			127	115	85	4-14	2	100	112	66	4
32			146	140	100	4-18	2	127	144	96	6.5
40			159	150	110	4-18	2	136	56	96	7.5
50			190	165	125	4-18	2	151	177	96	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	190	230	230	23.5
100			305	220	180	8-18	2	242	285	280	34
125			356	250	210	8-18	3	285	648	280	44
150			406	285	240	8-22	3	353	431	368	67.5
200		0.6	521	340	295	8-22	3	445	537	483	141.5
250			635	395	350	12-22	5	598	734	500	229
300		0.4	749	445	400	12-22	5	698	778	560	321
350			787	505	460	16-22	5	723	883	560	360
400		0.25	914	565	515	16-26	5	868	1078	640	584



声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
