进口高真空球阀

进口高真空球阀描述--
ALSO真空球阀该阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装，适用于真空系统中接通或切断管路的介质流。

进口高真空球阀特点--
本阀门结构紧凑，美观，密封座补偿设计。有自动补偿密封座磨损功能，启闭力矩小，寿命长等优点。适用的工作介质为带酸、碱性的各类气体或液体。

进口高真空球阀技术性能--

适用范围(Pa)
阀门漏率(Pa.L/S)	≤1.3x10-5
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
安装位置	任意
法兰标准	GB4982；GB/T6070        材质: 不锈钢304或316

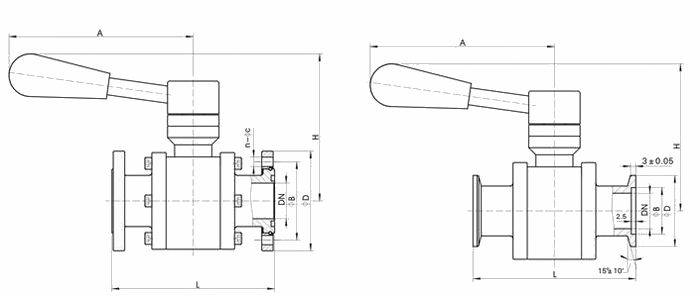

进口高真空球阀外形尺寸--

快卸法兰外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
10/KF	10	30	12.2	60	92	120
16/KF	16	30	17.2	62	100	120
25/KF	25	40	26.2	75	114	150
40/KF	40	55	41.2	115	165	200
50/KF	50	75	52.2	125	175	221

活套法兰外形尺寸（GB/T6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
10	10	55	40	60	90	120	4-6.5
16	16	60	45	62	100	120
20	20	65	50	73	114	150
25	25	70	55	75	114	150
32	32	90	70	93	140	180	4-9
40	40	100	80	115	165	200
50	50	110	90	125	175	221
63	63	130	110	166	186	230
80	80	145	125	175	198	290	8-9
100	100	165	145	189	220	260
125	125	200	175	232	266	360	8-11
150	150	225	200	250	296	400
200	200	285	260	306	390	620	12-12

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
