进口轨道球阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口轨道球阀生产供应,主要进口轨道球阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口轨道球阀描述--
ALSO无磨损轨道球阀,以其独特的结构,采用阀芯旋转分离式开启,机械施压密封的新技术设计,最突出的优点是密封面不产生磨擦,使用寿命长,操作扭矩低,即使介质中含有固体颗粒、泥沙、短纤维等杂质,流体介质高速集中冲刷密封体等苛刻的工况下,均可保持良好的密封,确保在工程装置检修期内安全可靠的运行。

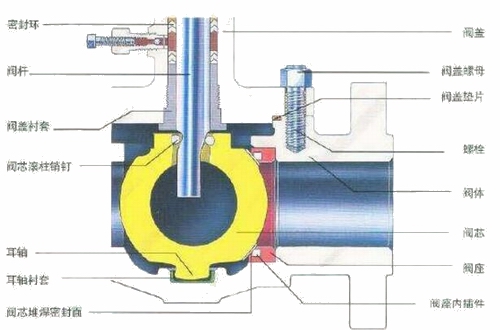

进口轨道球阀工作原理--
开启过程:
1.在关闭位置,阀芯(黄色)在阀杆(铜色)机械施压下紧紧地挤压阀座上。


2.当逆时钎转动手轮时,阀杆向上运动,其底部角形平面使阀芯偏离阀座。


3.阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使阀芯开始无摩擦旋转。


4.到全开位置,阀杆已经上升到极限位置,阀芯也转到全开通位置。轨道球阀操作原理。


关闭过程:
5.关闭时,顺时针转动手轮。阀杆开始下降并使阀芯开始旋转。


6.继续转动手轮,阀杆收到嵌于其上螺槽内的导销相互作用,使阀杆和阀芯同时旋转90度。


7.快要关闭时,阀芯已经在与阀座无接触的情况下旋转了90度。


8.手轮转动的最后几圈,阀杆底部的角形平面机械的楔压迫球芯,使其紧密地压在球阀上。


进口轨道球阀特点--
 1、无关无磨损:球体偏离阀座后再转动消除了阀座的磨擦,解决了传统球阀、闸阀、旋塞阀的阀座磨损问题。
 2、单阀座设计:轨道阀门的静态单阀座能够保障零泄露,避免了双向阀座阀门的内腔压力升高的问题。
 3、最佳流体特性:全通径和缩径阀门在开位时都有很高的Cv值。提高泵了的系统效率,并且使腐蚀问题降到了最低程度。
 4、顶装式设计:在系统泄压后,可以在线检查和维修,使维护简鱼化。
 5、双阀杆导向销:硬性阀杆导槽与导销控制阀杆的升降和转动。
 6、自清洗:当阀芯倾离阀座时,流体沿密封面360度将一些外来的杂物冲洗干净。
 7、低扭矩操作:除特大尺寸外,其他尺寸的阀门均可配置小手轮而无需齿轮箱。因为轨道阀门密封面无摩擦,转动特别容易。
 8、杭磨阀芯硬密封面:阀芯表面堆焊了一层硬质抛光密封面,能够在不损坏密封完整性的情况下满足非常苛刻工况的密封要求。
 9、机械楔形密封:阀杆下端的斜面提供一个机械的楔紧力以保证持续的紧密封。

进口轨道球阀主要零件材料--

零件 名称
材料
阀体
WCB
ZG1Cr5Mo
18-8CrNi
18-12CrNiMo
阀盖
WCB
ZG1Cr5Mo
18-8CrNi
18-12CrNiMo
阀杆
2Cr13
38CrMoA1
1Cr18Ni9Ti
1Cr18NiMo2aTi
球体
WCB+HCr
1Cr5Mo
18-8CrNi
18-12CrNiMo
阀座
PTFE/13Cr/CrNi SS+STELLITE
螺柱
B7/35CrMoA
1Cr17Ni2
螺母
2H/45
2Cr13
填料
PTFE/增强柔性石墨

进口轨道球阀性能规范--

压力等级
试验压力
适用环境
壳体试验
密封试验
1.6
2.4
1.76
易燃、易爆、
易挥发、易聚
合及剧毒场合
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
CLASS150
2.94
2.2
CLASS300
7.5
5.5
CLASS600
16.0
11.0
适用温度
-190~≤550℃
适用介质
水、油、天然气及各种软性介质与悬浮液等
驱动方式
气动、手动、电动

进口轨道球阀典型应用--
无磨损轨道球阀可替代传统的闸阀、截止阀、球阀和旋塞阀等截断类阀门,广泛应用于石油、天燃气、化工、岩浆和造纸、电站、钢厂、环保污水处理等行业。阀体、阀盖、阀杆、凸轮、阀芯、密封副等主要零件,选用不同的材质组,可满足多种工况条件。

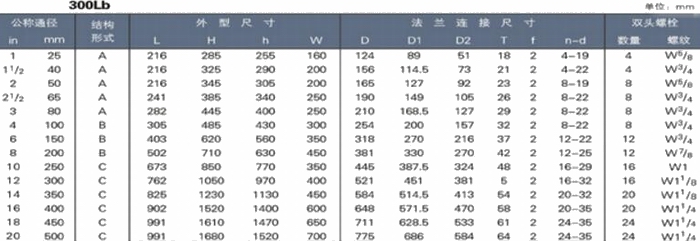

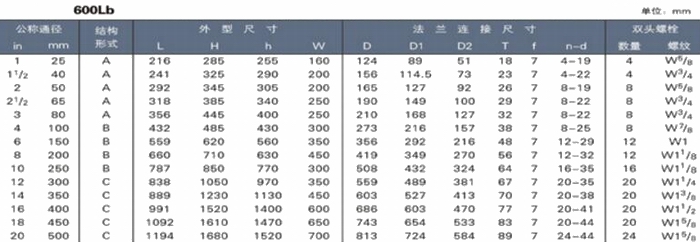

进口轨道球阀外形尺寸--
