ALSO双偏心半球阀其结构采用偏心楔紧原理,通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
进口偏心半球阀原理--
A、开启过程:
1、在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
2、当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3、阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4、直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
B、关闭过程:
1、关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3、快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4、手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
进口偏心半球阀特点--
1、流通面积大,流阻小。这是因为开启后阀芯位于藏球室,流体直通。
2、操作扭矩小,转90度即可启闭完成,操作轻便。
3、密封严紧,双偏心金属硬密封。结垢不影响启闭,这是半球阀最显著的优点。
4、半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求.
5、密封严紧,输送有害气体可达零泄漏,
6、密封副的阀芯留有补偿量,当阀座磨损(阀座硬度低于阀芯)后,关闭时再转动少许,仍能可靠密封,延长使用寿命,此外,用户将压紧螺母拧掉,调整或更换后阀座仍可使用,避免了现行众多阀门密封失效整合报废的弊端。
进口偏心半球阀零件材料--
体 阀盖 | GB | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ZG15Cr1Mo1V | |||
ASTM | WCB | CF8 | CF8M | WC9 | ||||
球体 | GB | ZG2Cr13 | ZG1Cr18Ni9Ti 表面特殊处理 | ZG0Cr18Ni12Mo2Ti 表面特殊处理 | ZG15Cr1Mo1V 表面特殊处理 | |||
ASTM | CA15 | CF8+HF | CF8M+HF | WC9+HF | ||||
阀杆 | GB | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 25Cr2Mo2V | |||
ASTM | 420 | 304 | 316 | F22a | ||||
阀座 | GB | PTFE | 2Cr13 | PTFE | 1Cr18Ni9Ti | PTFE | 0Cr18Ni12Mo2Ti | D517 |
ASTM | PTFE | 420 | PTFE | 304 | PTFE | 316 | HF | |
填料 | GB | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 |
ASTM | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | |
螺栓 | GB | 35 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1Mo1V | |||
ASTM | A193 B7 | A320-B8 | A320-B8 | A193 B16 | ||||
螺母 | GB | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 20CrMo | |||
ASTM | A194 2H | A194-8 | A194-8 | A194-4 |
进口偏心半球阀性能参数--
公称压力(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
公称通经(mm) |
40-500 |
40-500 |
40-500 |
40-500 |
40-500 |
密封试验压力(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
壳体试验压力(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
适用温度(℃) |
-29~300、-29~425、-29~540 |
||||
适用介质 |
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 |
||||
驱动方式 |
手动、电动、气动 |
||||
连接形式 |
法兰连接、对夹连接 |
||||
安装方式 |
立式安装、卧式安装 |
进口偏心半球阀典型用途--
1.通用阀:
适用于污水处理、纸浆、城市采暖供热等要求严紧的场合。
2.油化式工专用阀:
适用于原油、重油等各类油品、化工行业弱腐蚀、二相混流介质。耐温可达425°C
3.燃气专用阀:
适用于煤气、天然气、液化气的输送控制。产品结构特点是密封副堆焊不同的含铬不锈钢,密封严紧、抗腐蚀。
4.料浆专用阀:
适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送。
产品结构特点根据顾客需求介质、温度要求不同.密封副堆焊阀芯用铭相钒合金堆焊,阀座采用铬相合金、铬合金、不锈钢合金焊满足不同料浆输送的需要。
5.煤粉灰渣专用阀:
适用于电厂、水力除渣或气态输送管道的控制。产品要求耐磨性能,阀芯采用组合球式双金属,具有相当高的刚度并非常耐磨,阀座采用整体耐磨1号或全堆焊,且具有硬密封球阀的优点。

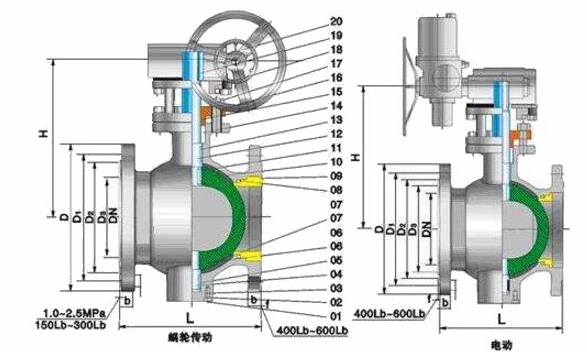

进口偏心半球阀外形尺寸--
公称压力PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
|||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
Z-фd |
||
法兰 |
|||||||||
PN1.6Mpa |
40 |
125 |
145 |
110 |
85 |
- |
16 |
3 |
4-18 |
50 |
140 |
160 |
125 |
100 |
- |
16 |
3 |
4-18 |
|
65 |
178 |
180 |
145 |
120 |
- |
18 |
3 |
4-18 |
|
80 |
190 |
195 |
160 |
135 |
- |
20 |
3 |
8-18 |
|
100 |
200 |
215 |
180 |
155 |
- |
20 |
3 |
8-18 |
|
125 |
254 |
245 |
210 |
185 |
- |
22 |
3 |
8-18 |
|
150 |
267 |
280 |
240 |
210 |
- |
24 |
3 |
8-23 |
|
200 |
292 |
335 |
295 |
265 |
- |
26 |
3 |
12-23 |
|
250 |
330 |
405 |
355 |
320 |
- |
30 |
3 |
12-25 |
|
300 |
390 |
460 |
410 |
375 |
- |
30 |
4 |
12-25 |
|
350 |
430 |
520 |
470 |
435 |
- |
34 |
4 |
16-25 |
|
400 |
530 |
580 |
525 |
485 |
- |
36 |
4 |
16-30 |
|
450 |
580 |
640 |
585 |
545 |
- |
40 |
4 |
20-30 |
|
500 |
630 |
705 |
650 |
608 |
- |
44 |
4 |
20-34 |
|
600 |
800 |
840 |
770 |
718 |
- |
48 |
5 |
20-41 |
|
700 |
900 |
910 |
840 |
788 |
- |
50 |
5 |
24-41 |
|
800 |
1000 |
1020 |
950 |
898 |
- |
52 |
5 |
24-41 |
公称压力PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
|||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
Z-фd |
||
法兰 |
|||||||||
PN2.5Mpa |
40 |
125 |
145 |
110 |
85 |
- |
18 |
3 |
4-18 |
50 |
140 |
160 |
125 |
100 |
- |
20 |
3 |
4-18 |
|
65 |
178 |
180 |
145 |
120 |
- |
22 |
3 |
8-18 |
|
80 |
190 |
195 |
160 |
135 |
- |
22 |
3 |
8-18 |
|
100 |
200 |
230 |
190 |
160 |
- |
24 |
3 |
8-23 |
|
125 |
254 |
270 |
220 |
188 |
- |
28 |
3 |
8-25 |
|
150 |
267 |
300 |
250 |
218 |
- |
30 |
3 |
8-25 |
|
200 |
292 |
360 |
310 |
278 |
- |
34 |
3 |
12-25 |
|
250 |
330 |
425 |
370 |
332 |
- |
36 |
3 |
12-30 |
|
300 |
390 |
485 |
430 |
390 |
- |
40 |
4 |
16-30 |
|
350 |
430 |
550 |
490 |
448 |
- |
44 |
4 |
16-34 |
|
400 |
530 |
610 |
550 |
505 |
- |
48 |
4 |
16-34 |
|
450 |
580 |
660 |
600 |
555 |
- |
50 |
4 |
20-34 |
|
500 |
630 |
730 |
660 |
610 |
- |
52 |
4 |
20-41 |
|
600 |
800 |
840 |
770 |
718 |
- |
56 |
5 |
20-41 |
|
700 |
900 |
955 |
875 |
815 |
- |
60 |
5 |
24-48 |
|
800 |
1000 |
1070 |
990 |
930 |
- |
64 |
5 |
24-48 |
公称压力PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
|||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
Z-фd |
||
法兰 |
|||||||||
PN4.0Mpa |
40 |
125 |
145 |
110 |
85 |
- |
18 |
3 |
4-18 |
50 |
140 |
160 |
125 |
100 |
- |
20 |
3 |
4-18 |
|
65 |
178 |
180 |
145 |
120 |
- |
22 |
3 |
8-18 |
|
80 |
190 |
195 |
160 |
135 |
- |
22 |
3 |
8-18 |
|
100 |
200 |
230 |
190 |
160 |
- |
24 |
3 |
8-23 |
|
125 |
254 |
270 |
220 |
188 |
- |
28 |
3 |
8-25 |
|
150 |
267 |
300 |
250 |
218 |
- |
30 |
3 |
8-25 |
|
200 |
292 |
375 |
320 |
282 |
- |
38 |
3 |
12-30 |
|
250 |
330 |
445 |
385 |
345 |
- |
42 |
3 |
12-34 |
|
300 |
390 |
510 |
450 |
408 |
- |
46 |
4 |
16-34 |
|
350 |
430 |
570 |
510 |
465 |
- |
52 |
4 |
16-34 |
|
400 |
530 |
655 |
585 |
535 |
- |
58 |
4 |
16-41 |
|
450 |
580 |
680 |
610 |
560 |
- |
60 |
4 |
20-41 |
|
500 |
630 |
755 |
670 |
612 |
- |
62 |
4 |
20-48 |
|
600 |
800 |
890 |
795 |
730 |
- |
62 |
5 |
20-54 |
|
700 |
900 |
995 |
900 |
835 |
- |
68 |
5 |
24-54 |
|
800 |
1000 |
1135 |
1030 |
960 |
- |
76 |
5 |
24-58 |
