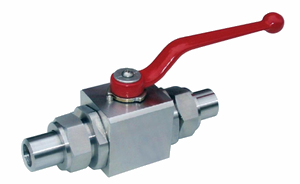

进口高压焊接球阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口高压焊接球阀生产供应,主要进口高压焊接球阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口高压焊接球阀描述--
ALSO高压焊接球阀所有部件均为锻件,采用下装式阀杆,设备倒密封结构,镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏,密封面为尼龙材料富有滑性和抗弯曲强的特点, 用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯、化工、石油、天然气等各行业得到广泛的应用


进口高压焊接球阀产品特点--
1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙,自然滑性材料,但抗弯曲强度和冲击强度及较高的延性,与金属不相上下
5.标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;
6.枢轴采用防吹出保护,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;
7.阀杆与阀体有效的接触,使防静电接地装置性能优越等。

进口高压焊接球阀主要零部件材料--

适用介质

型号

阀体

球体、阀杆

手柄

密封圈

垫片、填料

水、蒸汽、油品

160/320C

A105、45

1Cr18/Cr18Ni9Ti


聚四氟乙烯
增强聚四氟乙烯
对位聚苯

聚四氟乙烯
对位聚苯

硝酸类

160/320P

304/1Cr18Ni9Ti

304/1Cr18Ni9Ti

醋酸类

160/320R

316/1Cr18Ni12Mo2Ti

316/1Cr18Ni12Mo2Ti

进口高压焊接球阀性能规范--

公称压力 PN(Mpa) 16.0 32.0 16.0 32.0
试验压力
(Mpa)
壳体 24.0 48.O 24.0 48.0
密封(液) 17.6 35.2 17.6 35.2
密封(气) 0.6
适用温度 -40~80
适用介质 水、油品、氦、氢、氨等

进口高压焊接球阀设计标准--
设计和制造标准按照: ASME B16.34,API6D等;
结构长度按照: ASME B16.10;
连接端尺寸按照:ASME B16.5,ASME B16.25;
检验和测试按照: API598;
防火设计按照:API607;


进口高压焊接球阀性能参数--
公称压力:6.4-32MPa
适用温度范围:-20~120℃~250℃
适用介质:水、油、气及某些腐蚀性液体(W O G)
焊接类型:对焊(BW)、承接焊(SW)
材质:碳钢,不锈钢
规格:1/4-4"

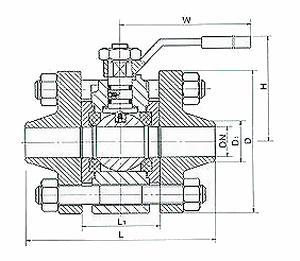

进口高压焊接球阀外形尺寸--

型号 公称通径DN(mm) 尺寸(mm) 重量 (kg)
L L1 D D1 H Lo 16.Mpa 32.0MPa
PN160
PN320
10 150 60 90 18 58 220 4 4.5
15 170 70 100 23 62 220 4.5 5
20 190 80 110 29 7S 250 6.5 7
25 205 95 115 36 80 250 8 9
32 230 110 150 43 96 300 16 18
40 260 120 170 49 111 400 22.5 24
50 330 140 200 61 128 400 35 38
65 360 150 225 80 180 500 48 52
80 380 160 270 105 200 600 67 72
100 430 188 320 118 245 800 116 124

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
