进口燃气截止阀
描述--
ALSO燃气截止阀采用弹性V型聚匹氮乙烯或丁晴橡胶作为动密封填料, 由填料盖/不锈钢弹簧提供初始密封,填料密封性能随介质压力上升而增强,即具有自密封性能,无需人工维护
进口燃气截止阀
原理和结构说明--
1、手轮顺时针方向转时 ,阀杆向下移动,阀瓣下降使密封面密合 ,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。
2、本截止阀增加了一个上密封.在截止阀开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用,并可带压更换复合软成形填料。
3、采用 PTFE(F)制品作密封面,填料为复合软成形填料(PTFE+丁晴橡胶+弹簧),上密封也为软材质,密封性能较好.
进口燃气截止阀 性能规范--
公称 压力 |
强度试验压力 Mpa |
空气密封试验压力 Mpa |
低压密封试验( Mpa) |
适用介质 |
1 . 6/2 . 5 |
3.75 |
2.75 |
0.6 |
液化气、天然气,液 气,煤气,沼气 等非腐蚀性介质。 |
4.0 |
6.0 |
4.4 |
0.6 |
|
10K/150LB |
3.0 |
2.2 |
0.6 |
|
20K/300LB |
7.5 |
5.5 |
0.6 |
|
使用温度℃ (-29 ~+ 120 ℃ ) |
进口燃气截止阀
特征--
1.开关轻松,密封性能好
2.阀杆填料自动密封:填料采用(PTFE+丁睛橡胶)复合软成形填料,增加弹簧自动补偿,利用管道压力产生自动密封,密封填料磨损弹簧自动补偿。
3.密封填料损坏可带压更换填料。(手轮逆时针万向转到顶点上密封产生密封,拿下手轮,松开填料室.拿下填料,更换复合软成形填料(PDFE+丁晴橡胶+弹簧)。
4.阀杆耐磨功能:填料室增加PDFE,使阀杆不会和填料室摩擦,增强阀杆使用寿命。
5.开启时将阀杆提到最高点,令填料与上密封同时起密封作用,关闭时关闭力不要过大,以免破坏密封面。
进口燃气截止阀 零部件材料--
序号 |
零件名称 |
材料 |
序号 |
零件名称 |
材料 |
1 |
阀盖 |
碳素钢 WCB |
13 |
填料室 |
25# |
2 |
密封圈 |
1010 尼龙 /PTFE |
14 |
耐磨圈 |
1010 尼龙 |
3 |
阀瓣 |
20Cr13/A105 (电镀镍磷) |
15 |
手轮 |
WCB |
4 |
对开环 |
25# |
16 |
六角螺母 |
A197-B7 |
5 |
阀瓣盖 |
45# |
17 |
O 型圈 |
丁晴橡胶 |
6 |
阀杆 |
20C
|
18 |
垫片 |
1010 尼龙 |
7 |
垫片 |
PTEF |
19 |
阀盖 |
A105 |
8 |
阀杆螺母 |
QT400-18 |
20 |
上密封圈 |
1010 尼龙 /PTEF |
9 |
六角螺柱 |
A193-B7 |
21 |
阀瓣压片 |
25# |
10 |
六角螺母 |
A194-2H |
22 |
六角螺母 |
A104-2H |
11 |
弹簧 |
F304 |
23 |
弹性垫片 |
45# |
12 |
复合填料 |
F4+ 丁晴橡胶 |
13 |
填料室 |
25# |
进口燃气截止阀
典型应用--
天然气管线、液化气管线
高中压液(气)氮输送管线、混气站、储配站等场合
炼油厂,石油化工厂.火力发电厂的冷却系统

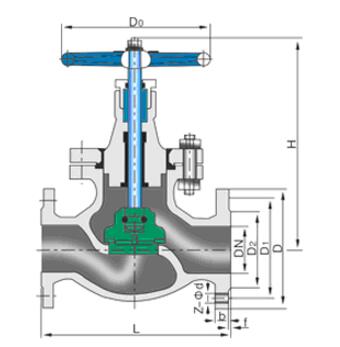

进口燃气截止阀 外形尺寸--
口径 / 压力 |
天然气截止阀主要连接尺寸 |
|||||||||
DN |
NPS |
L |
ΦD |
ΦK |
Φd |
C |
f |
z-Φd |
H |
ΦD0 |
mm |
(in) |
(mm) |
(mm) |
( mm ) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
15 |
1/2 〞 |
130 |
95 |
65 |
45 |
16 |
2 |
4-*14 |
207 |
120 |
20 |
3/4 〞 |
150 |
105 |
75 |
55 |
16 |
2 |
4-*14 |
217 |
120 |
25 |
1 〞 |
160 |
115 |
85 |
65 |
16 |
2 |
4-*14 |
219 |
120 |
32 |
1¼ 〞 |
190 |
140 |
100 |
75 |
18 |
2 |
4-*18 |
280 |
160 |
40 |
1½ 〞 |
200 |
150 |
110 |
85 |
18 |
3 |
4 - *18 |
330 |
200 |
50 |
2 〞 |
230 |
165 |
125 |
100 |
20 |
3 |
4-*18 |
350 |
240 |
65 |
2½ 〞 |
290 |
180 |
145 |
120 |
22 |
3 |
8-*18 |
400 |
280 |
80 |
3 〞 |
310 |
195 |
160 |
135 |
22 |
3 |
8-*18 |
430 |
320 |
100 |
4 〞 |
350 |
240 |
190 |
160 |
24 |
3 |
8-*23 |
465 |
360 |
125 |
5 〞 |
400 |
270 |
220 |
188 |
28 |
3 |
8-*25 |
558 |
400 |
150 |
6 〞 |
480 |
300 |
250 |
218 |
30 |
3 |
8-*25 |
611 |
400 |
200 |
8 〞 |
600 |
360 |
310 |
278 |
34 |
3 |
12-*25 |
710 |
450 |
进口燃气截止阀可能发生的故障及其解决方案--
部件 |
图像 |
原因 |
消除方法 |
阀盖连接处泄漏 |
1 .螺栓未拧紧或松紧不均匀 ; 2 .法兰密封有损伤或夹有污物 ; 2. 垫片失效 |
1 、均匀拧紧螺栓 ; 2 、修整密封面或清除污物 ; 3 、更换垫片 . |
|
填料处泄漏 |
1 、填料未压紧 ; 2 、填料失效 . |
1 、将填料压盖均匀压紧 ; 2 、更换复合软成形填料检修 . |
|
密封面泄漏 |
1 、密封面间夹有污物 ; 2 、密封面有损伤 . |
1 、清除干净 ; 2 、修整填料体密封面或更换 PTFE 密封垫 . |
|
阀杆转动不灵活 |
1 、丁晴橡胶 + 弹簧损坏( 1 )点 ; 2 、阀杆与阀杆螺母的螺纹有损伤或积有污物 . |
1 、更换丁晴橡胶 + 弹簧 /PTFE 填料 . 2 、拆开修整或清除污物 |
