进口截止止回阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口截止止回阀生产供应,主要进口截止止回阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口截止止回阀描述--
ALSO截止止回阀同时能作截止和止回两种功能的阀门,把阀杆和阀瓣的连接设计成可以开的结构,所以,在关闭阀门时,阀杆可顶住阀瓣运动,使阀瓣密封面与阀座密封面密合,达到关闭阀门状态。此时,阀门起切断管路中介质的截止阀作用。当开启阀门时,是阀杆与阀瓣脱开,此时,阀门可作为防止介质倒流的止回阀用。
进口截止止回阀特征--
一阀两用,可代替一个截止阀和一个止回阀

进口截止止回阀技术规范--

结构形式 construction

BB-BG-OS&Y

驱动方式 operation

手动hand-operated

手动hand-operated

设计标准 design standard

DIN3356

结构长度 face to face dimension

DIN3202

连接法兰 flanged ends

DIN2543-2545

试验和检验 test&inspection

DIN3230

进口截止止回阀性能--

公称压力(MPa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用温度(℃)

适用介质

1.6

2.4

1.76

-20℃-350℃

水、蒸汽、油品等
water,steam,oil,etc.

2.5

3.75

2.75

4.0

6.0

4.4

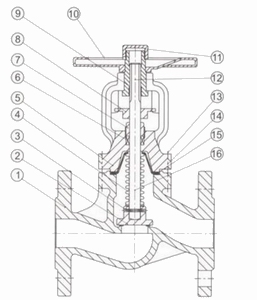

进口截止止回阀结构图--

进口截止止回阀结构图

进口截止止回阀零部件材质

序号NO.

名称part name

材质material

1

阀体body

GS-C25、CF8、CF3

2

阀瓣disc

2CR13、F304、F316

3

轴销hinge pin

F304、F316

4

波纹管组件bellows combination

F304、F316L

5

阀盖bonnet

GS-C25、CF8、CF3

6

填料packing

柔性石墨Flexible graphite、PTFE

7

压套gland

25#、F304、F316

8

定位片locator

25#、F304、F316

9

阀杆螺母stem nut

铜合金ZQA19-4

10

手轮hand wheel

碳钢carbon steel

11

并帽cap

25#

12

油杯oil cup

黄铜brass

13

六角螺母hexagon nut

ASTMA193 2H、A193-8、A193-8M

14

双头螺栓bolt

ASTMA193 B7、A193-B8、A193-B8M

15

垫片gasket

柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE

16

阀杆stem

2Cr13、F304、F316

进口截止止回阀典型应用--
导热油系统
蒸汽和冷凝水
热水和冷水系统
氨/氯气体
化学热流体
压缩空气和其它气体
水/乙二醇等工业流体
冷却及冷冻系统
工业,电力系统,
废气净化装置,热水,导热油应用,造船业等场合

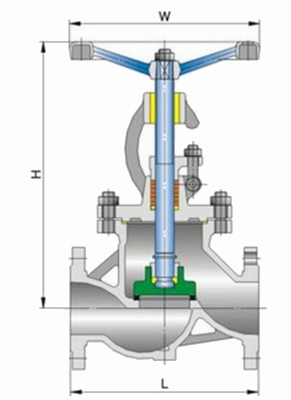

进口截止止回阀外形尺寸--

进口截止止回阀外形尺寸

1.6MPa主要连接尺寸:

压力等级

PN16

口径size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

195

207

218

225

230

272

290

355

410

425

540

665

720

W

120

120

140

140

160

180

180

200

250

300

300

400

520

520

重量(kg)Weight

4

4.5

5

7

9

12

18.5

23

38.5

56

75

113.5

235

395

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725

1145

1635

2.5MPa主要连接尺寸:

压力等级

PN25

口径size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

195

207

218

225

230

272

290

355

410

425

540

665

720

W

120

120

140

140

160

180

180

200

250

300

300

400

520

520

重量(kg)Weight

4

4.5

5.5

7.5

10

12.5

19

24

43

57

79

135

285

415

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725

1145

1635

4.0MPa主要连接尺寸:

压力等级

PN40

口径size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

195

207

218

225

230

272

290

355

410

425

540

665

720

W

120

120

140

140

160

180

180

200

250

300

300

400

520

520

重量(kg)Weight

4

4.5

6

8

11.5

13.5

20

25

45

60

83

158

305

440

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725

1145

1635
