进口衬氟闸阀描述--
ALSO衬氟闸阀是而腐蚀管道中一种常用的截断阀,闸板随阀杆一起作直线运动,优秀的结构解决了因颗粒、钎维状的介质沉积在螺杆槽内而引起的操作不便或卡死等现象
进口衬氟闸阀特点--
1、产品连接较少,整体刚性好。
2、截流速度快。
3、开度限位机构方便、灵活、精确。
4、体型小巧,外形美观。
5、操作简单、省力、维修方便。
6、流体阻力小,密封面受介质的冲蚀小。
7、容易更换易损件。
进口衬氟闸阀性能规范--
设计标准 | HG/T 3704, GB/T 12234 | API 600 | ||
结构长度标准 | HG/T 3704, GB/T 12221 | ASME B16.10 | ||
法兰标准 | GB/T 13927, JB/T 9092 | ASME B16.5, JIS B2220 | ||
检验与试验标准 | G8/T 13927,J8/T 9092 | API 598 | ||
公称通径 | DN25~DN350 | 1"~14" | ||
公称压力 | 1.0MPa | 1.6MPa | 150LB | |
试验压力 (MPa) |
壳体试压 | 1.5MPa | 1.5MPa | 1.5MPa |
高压密封 | 1.1MPa | 1.1MPa | 1.1MPa | |
低压密封 | 0.6MPa | 0.6MPa | 0.6MPa | |
适用温度(℃) | PFA: -29°C~200°C PTFE: -29°C~180°C FEP: -29°C~150°C GXPO: -10°C~80°C | |||
适用介质 | 盐酸、硝酸 、氢氟酸 、液氯 、硫酸 、王水等强腐蚀性介质 |
进口衬氟闸阀主要零件材料--
零件名称 | 铸钢 | 耐酸不锈钢 | |||
WCB | CF8 | CF8M | CF3 | CF3M | |
阀体/阀盖 | WCB+衬里材质 | CF8+衬里材质 | CF8M+衬里材质 | CF3+衬里材质 | CF3M+衬里材质 |
闸板/填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M |
阀杆 | 2Cr13 SS304 SS410 | ||||
衬里材料 | PFA, PTFE, FEP, GXPO | ||||
阀杆螺母 | 黄铜 | ||||
手轮 | QT400-15 | ||||
紧固螺栓 | A193 B7 | A193 B8 | A193 B8M | ||
螺母 | A194 2H | A194 8 | A194 8M |

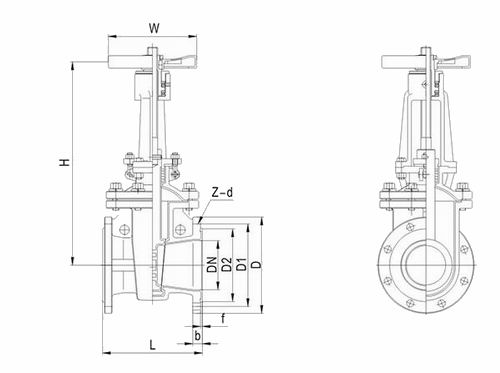

进口衬氟闸阀外形尺寸--
HG/T 20592 PN10 (单位:mm)
DN | L | D | D1 | D2 | Z-d | f | b | H | Do |
25 | 127 | 115 | 85 | 65 | 4-14 | 2 | 14 | 160 | |
32 | 140 | 140 | 100 | 78 | 4-18 | 3 | 16 | 160 | |
40 | 165 | 150 | 110 | 85 | 4-18 | 3 | 16 | 180 | |
50 | 178 | 165 | 125 | 100 | 4-18 | 3 | 16 | 295 | 180 |
65 | 190 | 185 | 145 | 120 | 4-18 | 3 | 18 | 335 | 220 |
80 | 203 | 200 | 160 | 135 | 8-18 | 3 | 20 | 402 | 250 |
100 | 229 | 220 | 180 | 155 | 8-18 | 3 | 20 | 455 | 280 |
125 | 254 | 250 | 210 | 185 | 8-18 | 3 | 22 | 605 | 320 |
150 | 267 | 285 | 240 | 210 | 8-23 | 3 | 24 | 690 | 360 |
200 | 292 | 340 | 295 | 265 | 8-23 | 3 | 26 | 727 | 400 |
250 | 330 | 395 | 350 | 320 | 12-23 | 4 | 28 | 970 | 450 |
300 | 356 | 445 | 400 | 368 | 12-23 | 4 | 28 | 1135 | 500 |
HG/T20592 PN16
25 | 127 | 115 | 85 | 65 | 4-14 | 2 | 14 | 160 | |
32 | 140 | 140 | 100 | 78 | 4-18 | 3 | 16 | 160 | |
40 | 165 | 150 | 110 | 85 | 4-18 | 3 | 16 | 180 | |
50 | 178 | 165 | 125 | 100 | 4-18 | 3 | 16 | 295 | 180 |
65 | 190 | 185 | 145 | 120 | 4-18 | 3 | 18 | 335 | 220 |
80 | 203 | 200 | 160 | 135 | 8-18 | 3 | 20 | 402 | 250 |
100 | 229 | 220 | 180 | 155 | 8-18 | 3 | 20 | 455 | 280 |
125 | 254 | 250 | 210 | 185 | 8-18 | 3 | 22 | 605 | 320 |
150 | 267 | 285 | 240 | 210 | 8-23 | 3 | 24 | 690 | 360 |
200 | 292 | 340 | 295 | 265 | 12-23 | 3 | 26 | 727 | 400 |
250 | 330 | 410 | 355 | 320 | 12-26 | 4 | 28 | 970 | 450 |
300 | 356 | 465 | 410 | 375 | 12-26 | 4 | 28 | 1135 | 500 |
ASME Class150
|
进口衬氟闸阀典型应用--
ALSO衬氟闸阀可承受除熔碱金属和元素氟以外的酸、碱、盐、氯、王水等各种强腐蚀性介质,广泛应用于化工、石油、医药、食品、钢铁、冶炼、造纸、电力、环保等腐蚀性严重的场合。
