进口高温高压截止阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口高温高压截止阀生产供应,主要进口高温高压截止阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口高温高压截止阀结构--
ALSO高温高压截止阀有直通式和直流式,采用自密封阀盖、整体嵌入式结构设计,阀体、阀盖均采用整体锻造材料更加坚固,阀头与阀杆为分体式结构,阀头采用不旋转球头,关闭时阀头和阀座以面接触方式挤压密封,阀门全开后有优良的背密封,耐冲刷、汽蚀。 阀门填料耐高温高压,具有密封性能好的特点,密封填料位于阀杆螺纹之下,以隔绝螺纹与介质,确保密封的严密性,一般采用加长柔性石墨密封或者金属硬密封
进口高温高压截止阀特征--
具有耐磨、抗擦伤性能好;
工作行程小,启闭时间短;
耐高温,耐高压性能好;
阀门与管路连接采用对焊或插焊式结构。
适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。

进口高温高压截止阀直通式和工艺直流式--

进口高温高压截止阀主要性能--

产品型号 公称压力PN(MPa) 试验压力(MPa) 工作压力(MPa) 工作温度 适用介质
壳体强工 密封 P45 P55 P57
PN100 焊接 碳钢 10 15 11       ≤450 水、蒸汽、油品
PN200焊接 碳钢 20 30 22
PN250焊接 碳钢 25 38 28
PN320焊接 碳钢 32 48 36
焊接P54/PN100   30 22 10     ≤540 蒸汽
焊接P54/PN140   38 28 14
焊接P54/PN170   48 36 17
焊接P55/PN100   38 28   10   ≤550
焊接P55/PN140   48 36   14
焊接P55/PN170V   53 39   17
焊接P57/PN100V   48 36     10 ≤570
焊接P57/PN140V   55 40     14
焊接P57/PN170V   60 44     17

进口高温高压截止阀主要零件材料--

零件名称 阀门 阀盖 阀杆 阀瓣 密封面 填料 阀杆螺母 手轮 紧固件
焊接 25 WCB 25 40Cr 铬不锈钢 铬钼铝钢氨化 铬不锈钢 铬不锈钢 柔性石墨 铝青铜 可锻铸铁 优质碳钢 铬钼钢
焊接 25 WCB 25 40Cr 铬不锈钢 铬钼铝钢氨化 25 硬质合金 优质碳钢 铬钼钢
焊接P54型 ZG20CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬质合金 铬钼钢
焊接P55型 ZG15CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬质合金 铬钼钢
焊接P57型 ZG15CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬质合金 铬钼钢

进口高温高压截止阀典型应用--
电力,电站高温高压一次门及排污门
工业腐蚀性流体
高温热油
石油,化工
制药厂
蒸汽设备
锅炉蒸汽系统
机械设备
化肥厂
冶金矿产

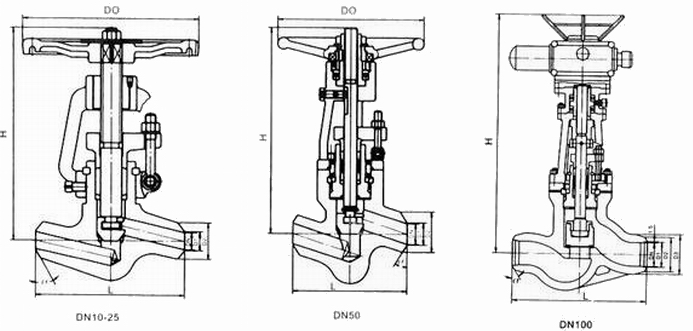

进口高温高压截止阀外形尺寸--

主要尺寸DN(mm) 主要尺寸及连接尺寸(mm) 重量(kg)
L D1 D2 D3 a H D0
对焊和插焊PN100、PN200、PN250、PN320  P54/PN100、P54/PN140、P54/PN170
10 120 12 25 - 40° 185 140 2.8
15 170 17 36 - 40° 247 200 7.5
20 170 22 42 - 40° 248 200 9
25 170 26 42 - 40° 248 240 9.5
32 170 31 44 - 40° 248.5 280 15
50(1) 250 50 82 - 32° 450 320 60
50(2) 320 50 82 - 32° 450 320 64
65 430 69 100 110 32° 669 400 74
80 470 84 108 130 32° 669 450 112.5
100 560 107 144 165 32 755 500 178.5
注:DN50为两种结构长度
对焊和插焊P55/PN100、P55/PN140、P55/PN170    P57/PN100、P57/PN140、P57/PN170
10 120 12 28 - 40° 189 140 3
15 170 17 40 - 40° 250 200 9
20 170 22 46 - 40° 252 200 11
25 170 26 46 - 40° 254 240 13
32 170 31 49 - 40° 254 280 17
50(1) 250 50 90 - 32° 453 320 68
50(2) 320 50 90 - 32° 455 320 72
65 430 69 104 115 32° 630 400 83
80 470 84 110 140 32° 672 450 118
100 560 107 148 170 32° 761 500 185

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
