进口金属硬密封法兰蝶阀描述--
ALSO进口三重偏心法兰蝶阀具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触,因此不会产生摩擦或磨损,并且产生一种扭矩使得弹性密封具有足够的“焊接”性能.确保密封接触的均匀一致性。
进口金属硬密封法兰蝶阀超长寿命设计--

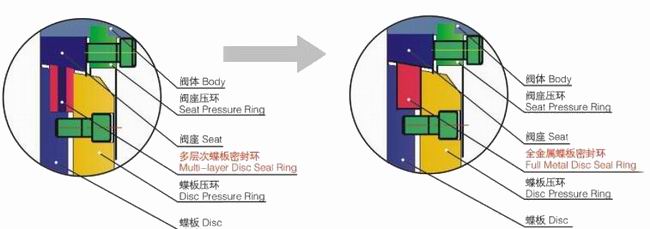

阀座/密封圈完全由金属材料制成,且表面硬化处理,就算启闭频繁,阀门仍能保持高密封性能,杜绝了多层次密封结构不耐冲刷的弊端,极大提高了阀门的使用寿命
进口金属硬密封法兰蝶阀结构--
1.偏心一,阀轴位于阀座轴后面,使得密封能够完全紧密环绕接触整个阀座。
2.偏心二,阀轴中心线偏离管道和阀门中心线,这就免受阀门开启和关闭的干扰。
3.偏心三,阀座推体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。
进口金属硬密封法兰蝶阀特点--
1.阀杆防吹出环:防止阀杆在意外情况下被吹出
2.可更换的阀板密封环降低现场维护成本
3.不受介质压力左右的独立密封
4.由于独特的结构,蝶板与阀座靠机械力进行密封,而不依附于介质压力。因此无论压力大小,它均可达到双向密封。阀座密封圈浮动,即使在温度反复变化的情况下仍可保持可靠的密封。而且阀体收缩也不会影响密封圈造成夹持的现象。
5.使用浮动式阀座密封圈,该密封圈可在较深的阀体槽内作径向扩伸或定位,因而在各种工作条件下均可进行自调整已保持最佳密封位置。
6.当蝶板与圆形阀座密封圈接触时,将密封圈向外挤压造成其短轴处与密封圈接触。当阀门打开时,接触立即解除,密封圈恢复原来形状,这样就防止了磨损,阀门可经受长时间的运行。
7.动负载填料压盖:标准低排放阀杆密封,泄漏率为百万分0-20PPM动负载具有可预测及不变的填料压缩力,可待续使用5000个开关循环操作,而不需要调整或重新调料。
8.全金属密封系统:合金钢HRC30-45度、司太立合金H RC40-60度、碳化钨HRC70度以上

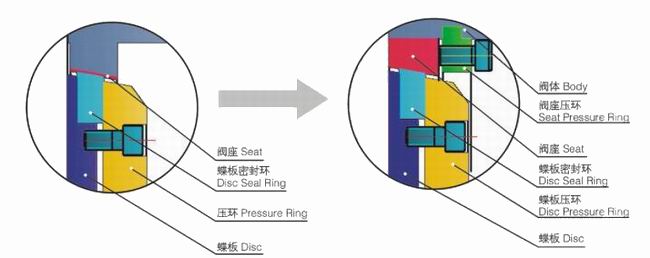

9.阀座/密封圈可现场更换:可更换式阀座/密封圈设计,便于阀门现场维护保养

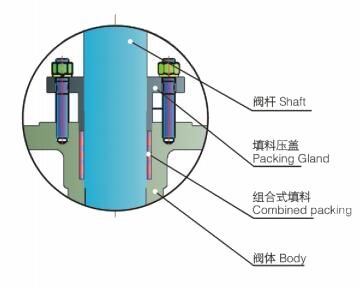

10.料密封的高性能:采用组合式填料密封系统,确保阀门最大泄漏率≤20ppm。可选用动载密封结构,使填料持久密封,延长填料免维护周期
进口金属硬密封法兰蝶阀工作条件--
口径范围:DN50至DN900
工作压力: 10/16、25、40、63、100bar;
阀门材质:碳钢或不锈钢
工作温度:-20℃-425℃

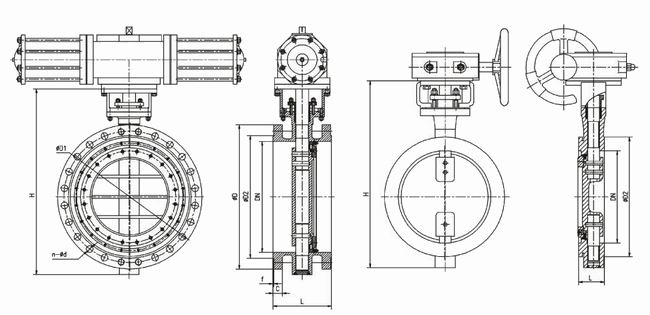

进口金属硬密封法兰蝶阀外形尺寸--
PN10 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
L |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
PN16 |
|||||||||||
L |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
PN25 |
|||||||||||
L |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
PN40 |
|||||||||||
L |
114 |
127 |
140 |
140 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
H |
310 |
325 |
360 |
395 |
515 |
675 |
805 |
850 |
895 |
960 |
1030 |
PN63 |
|||||||||||
L |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
H |
310 |
325 |
360 |
430 |
535 |
695 |
805 |
880 |
930 |
990 |
1050 |
PN100 |
|||||||||||
L |
|
|
|
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
H |
|
|
|
425 |
640 |
745 |
820 |
935 |
975 |
1110 |
1215 |
