进口高温高压止回阀

进口高温高压止回阀描述--
ALSO高温高压止回阀阀瓣、阀座密封面采用铁基合金或司太立钴基硬质合金堆焊面成,硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构、性能优良、密封更可靠
进口高温高压止回阀原理--
高温高压止回阀阀瓣通过弹簧的压缩变形来增加阀瓣的密封预紧力，使初始密封更加可靠，当进口端介质压力大于弹簧的压缩力时，阀瓣向开启方向移动，此时阀门打开，流体通过导流槽流入阀后；而当进口端压力降低时，阀瓣封闭，再加上介质回流的压力，使阀瓣比压达到密封要求而形成密封。
进口高温高压止回阀结构--
1.升降式
 其阀瓣沿着通道中以线作升降运动，适用于轻小口径的场合，升降止回阀一般只能安装在水平管路。
2.旋启式
旋启式止回阀有单瓣旋启式及双瓣旋启式二种。单瓣旋启式止回阀一般适用于中等口径的场合，双瓣旋启式止回阀适用于大中口径管路。
3.立式
立式止回阀一般就安装在垂直管路。安装箭头标向上，使用介质从下往上冲开阀瓣，介质流通。当介质停止时，阀瓣靠自身重量落下使得阀门关闭，也可通过回流介质阀瓣向下关闭。
进口高温高压止回阀用途--
高温高压止回阀通常用于石油、化工、天然气、冶金、电力、化纤、锅炉、造纸、城建、等领域的水、天然气、导热油、蒸汽等介质的管路上，作为介质流量和压力的启、闭装置。
进口高温高压止回阀设计规范--
规格通径:DN15~200
压力等级：PN64~32 Mpa
适用温度：-20~540℃
阀体材质:A105,F304,F11,F22,F91
连接方式：法兰、内螺纹、焊接

进口高温高压止回阀外形尺寸--

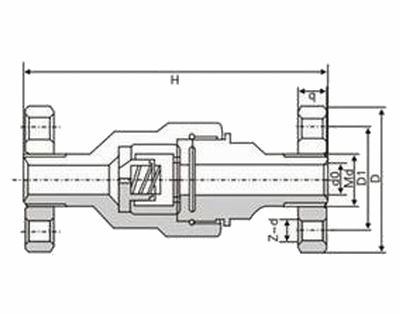

立式高温高压止回阀

公称压力 PN	DN	D0	D	DI	Md	Z-D	H	b	重量 (㎏)
16.0MPa	15	15	95	60	M24×2	3-18	240	20	5.5
	25	23	105	68	M33×2	3-18	262	20	7.5
	32	29	115	80	M42×2	4-18	285	22	10
	40	39	165	115	M52×2	6-26	285	28	19.5
32.0MPa	10	11	95	60	M24×2	3-18	234	20	5.5
	15	17	105	68	M33×2	3-18	240	20	6
	25	23	115	80	M42×2	4-18	262	22	8.5
	32	29	135	95	M48×2	4-22	285	25	12
	40	42	165	115	M64×2	6-26	316	32	21

对夹式高温高压止回阀

PN160

公称通径	尺寸（mm)						重量 (kg)
	D	D1	d	M	L	L1
10	95	42	10	M24	60	155	3.4
15	95	42	12	M24	60	158	4.1
25	105	50	15	M33	65	163	6.9
32	115	62	25	M42	80	180	8.0
40	165	88	32	M52	90	230	15
50	165	88	39	M64	115	265	27
365	200	116	53	M80	140	315	49
80	225	138	60	M100	160	360	88
100	260	160	76	M125	180	420	91
125	300	195	90	M155	200	460	115
150	330	212	120	M175	220	500	145
200	400	250	176	M215	240	570	160

PN320

公称通径 DN（mm）	尺寸（mm）						重量 (kg)
	D	D1	d	M	L	L1
10	95	42	10	M24	60	155	3.4
15	105	50	12	M33	65	158	4.5
25	115	62	23	M42	80	180	7.3
32	135	70	29	M48	90	200	8.7
40	165	88	34	M52	115	255	17
50	200	116	53	M80	140	300	30
65	225	138	60	M100	160	345	56
80	260	160	68	M125	180	410	92
100	300	195	85	M155	200	470	109
125	330	212	120	M175	220	510	135
150	400	250	135	M215	240	570	160
200	480	320	176	M265	280	670	180

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
