进口自由浮球式疏水阀

作者：admin 发布时间：2021-01-10 00:00:00点击：

美国沃尔顿旗下品牌，埃索ALSO进口泵阀品牌。

美国沃尔顿,专业进口自由浮球式疏水阀生产供应,主要进口自由浮球式疏水阀，泵，阀门，水处理设备，流量计，消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。

进口自由浮球式疏水阀描述--
ALSO自由浮球式疏水阀利用不锈钢空心浮球在阀腔内随首凝结水的液位变化开启或关闭阀门,结构简单,主要由浮球和自动排空气装置组成,阀腔内唯一的动作元件为不锈钢空心浮球,采用高精度研磨工艺制造,整个球面均可做密封面,工作时无磨损,阀腔内无易损件,可靠性高,浮球能根据水位变化而自由调节阀孔开度,能连续排放凝结水，过冷度约等于5摄氏度，工作效率高。自动排空气装置分为两种：（低压PN25以内）液囊热敏元件组成成和(过热蒸汽系统)双金属片组成
进口自由浮球式疏水阀原理--

1.当设备刚启动时，疏水阀是凉的，膜盒感温元件收缩，阀口（A）开放，连续排出初始空气，实现快速启动。

2.当冷凝水进入疏水阀时，空气从阀口（A）排出，浮球随冷凝水液位上升，冷凝水从阀口（B）排出。

3.当热凝水及蒸汽进入疏水阀时，膜盒内感温液体受热膨胀，带动阀片关闭阀口（A），浮球随凝结水液位调节阀口（B），排出热凝水。

4.当凝结水停止进入疏水阀时，浮球随液位下降关闭阀口（B），由于阀口（B）总是在凝结水液位以下，形成水封，无蒸汽泄漏。
进口自由浮球式疏水阀特点--
1.唯一转动的是高精度研磨的不锈钢浮球,抗腐蚀
2.不受压力波动的影响,连续排水,噪声小
3.体积小,排量大,内置过滤器装置
4.有水就排,能够加快系统启动速度
5.内置自动排空气装置，能排接近饱和蒸汽温度的空气，解决气阻现象，提高设备启动效率。
6.浮球结构避免了阀门启闭件集中磨损的问题，任意角度都能作为密封面，使用寿命长。
7.阀座设计位于水面下，形成水封，即使低负荷工况也不会泄漏蒸汽。
6.内置大流通面积过滤器，可在线更换内件和在线清理杂质，维护方便。

进口自由浮球式疏水阀排量图--

进口自由浮球式疏水阀主要零件材料和性能参数--

主要零部件材料表 Main parts materiials	Body/Bonnel 阀体、阀盖	HT200、WCB	性能参数 Performance parameter	Lowest working pressure 最低工作压力	0.01MPa
	Float Ball 浮球	Stainless Steel 不锈钢		The lowest supercooling degree 最小过冷度	0℃
	Seat 阀座	Chromium stainless steel 铬不锈钢		Energy conservation effect 节能效果	15-40%
	In sets Filters 内置过滤网	Stainless Steel 不锈钢		Highest permission back pressure rate 最高允许背压率	85%
	Gasket 垫片	The stainless steel metal twines the pad 不锈钢金属缠绕垫		Highest permissible temoerature 最高允许温度	铸钢425℃

进口自由浮球式疏水阀典型应用--
浮球式疏水阀是一种排水量较大的疏水阀,通常用于石油、化工、轻纺、印染、制药、造纸、食品蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。

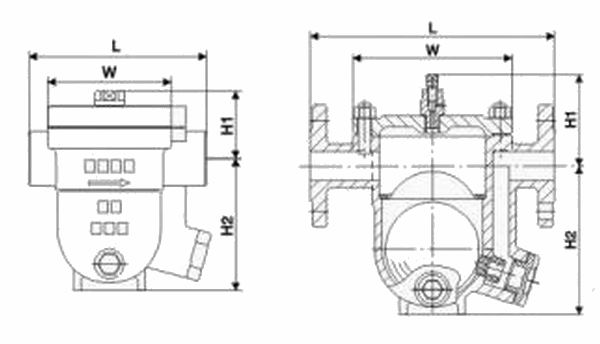

进口自由浮球式疏水阀外形尺寸--

Model 产品型号	Nominal diameter 公称通径（DN）	Connection 连接方式	Pressure rating（MPa）使用压力	Max allowable TMP(℃) 最高允许温度	Extermal dimensions(mm)外型尺寸				Re.weight 参考重量（Kg）
					L	H1	H2	W
16Q-H1183 16Q-H6183	15~25	Thread Socker weld 螺纹承插焊	0.01~1.6	300	150	85	105	100	6
					170	100	128	120	8.5
16Q-H1183 16Q-H6183	32~50			300	230	100	165	185	140
16Q-H4183	15~20	Flange法兰	0.01~4.0	300	195	100	115	135	10
	25				210
25Q-H4183	15~20			350	210	100	120	135	11
	25				230
40Q-H4183	15~20			425	250	100	130	135	12.5
	25
16Q-H4183D	20~32	Flange法兰	0.01~4.0	300	270	105	165	175	16.5
25Q-H4183D	40			350	270	105	165	175	18.5
	50				290
40Q-H4183D	20~50			425	350	125	190	200	27
16Q-H4183F	50~65	Flange法兰	0.01~4.0	300	410	130	250	270	52
	80				430
25Q-H4183F	50~65			350	430	130	260	270	67
	80~100
40Q-H4183F	50~65			425	430	130	260	270	69
	80~100

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
