进口活塞式遥控浮球阀描述--
ALSO活塞式遥控浮球阀主要用于高层建筑和工矿企业的水箱、水池及水塔的自动供水系统,可控制水箱或水池液面,当水池水位达到预定水位时,阀门自动关闭;水位下降时,阀门自动开启补水。
进口活塞式遥控浮球阀结构特点--
1.本阀采用软、硬双阀板密封,利用液压控制原理,使阀板关闭力与进水压力成正比,密封可靠性高。
2.控制浮球阀一般与主阀体分离安装
3.压力1.0-2.5Mpa

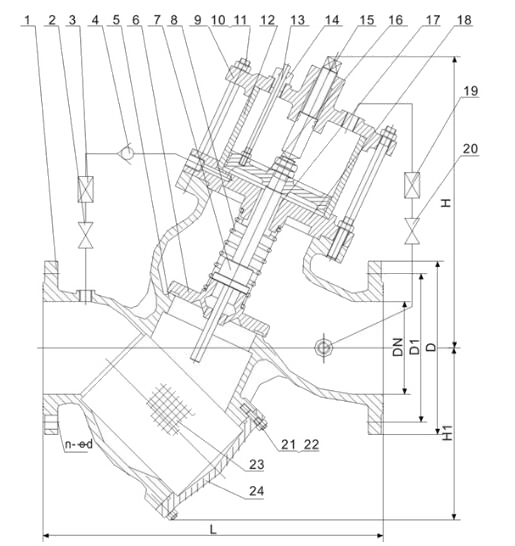

进口活塞式遥控浮球阀结构图--
序号 | 零件名称 | 主要材质 |
1 | 阀体 | 铸铁、铸钢 |
2\20 | 球阀 | 黄铜 |
3\19 | Y型过滤器 |
黄铜 |
4 | 微止回阀 | 黄铜 |
5 | 阀座 | 铸钢 |
6 | 阀瓣 |
铸钢 |
7 | 阀杆 | 不锈钢 |
8 | 压缩弹簧 | 不锈钢 |
9 | 阀盖 | 铸铁、铸钢 |
10 | 六角螺母 | 碳素钢 |
11 | 双头螺柱 | 碳素钢 |
12 | 活塞缸 | 不锈钢 |
13 | 指示杆 | 不锈钢 |
14 | 填料盒 | 黄铜 |
15 | 调节螺杆 | 不锈钢 |
16 | 活塞 | 不锈钢 |
17 | 导向套 | 黄铜 |
18 | 活塞座 | 铸铁、铸钢 |
21 | 六角螺母 | 碳素钢 |
22 | 双头螺柱 | 碳素钢 |
23 | 过滤网 | 不锈钢 |
24 | 过滤网盖 | 铸铁、铸钢 |
公称通径 |
L | D | D1 | Z-Φ | ||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||
40 | 260 | 150 | 110 | 4-18 | ||||||
50 | 300 | 160 | 125 | 4-18 | ||||||
65 | 340 | 180 | 145 | 4-18 | 8-18 | |||||
80 |
380 | 195 | 160 | 4-18 | 4-18 | 8-18 | ||||
100 | 430 | 215 | 230 | 190 | 190 | 8-18 | 8-23 | |||
125 | 450 | 245 | 270 | 210 | 220 | 8-18 | 8-25 | |||
150 | 480 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | |||
200 | 600 | 335 | 360 | 295 | 310 | 8-23 | 12-23 | 12-25 | ||
250 | 730 | 390 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 |
300 | 850 | 440 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
350 | 980 | 500 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 |
400 | 1100 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
