进口水锤吸纳器描述--
ALSO水锤吸纳器是一种吸纳供水系统水锤余压的设备,能有效的防止水锤、缓冲水击波的瞬间压力,从而保护水泵、管路不被破坏,给用户带来安全和宁静。
进口水锤吸纳器原理--
内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤吸纳器时,水击波作用于活塞上,活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水 击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。
进口水锤吸纳器技术规范--
公称压力PN(MPa) |
1.6 |
2.5 |
|
试验压力MPa |
壳体强度 |
2.4 |
3.75 |
密封试压 |
1.76 |
2.75 |
|
容器腔压力 |
50%-70% |
||
连接形式 |
法兰连接 |
||
适用介质 |
无杂物的清水、污水 |
||
使用介质温度 |
0-80℃ |
进口水锤吸纳器用途--
可以较好吸收和缓和水锤冲击
用于防止抽水泵开关引起的水锤冲击
防止球浮或电磁阀等突然开合引起的水锤冲击
用于水泵发生故障或突然停电等原因,使水流突然停止,并开始倒流时都会产生水锤冲击
保护管道及设备不受水锤冲击波破坏的装置
适用于工矿、企业、高层建筑、电站等各类给排水系统中
进口水锤吸纳器外形尺寸--

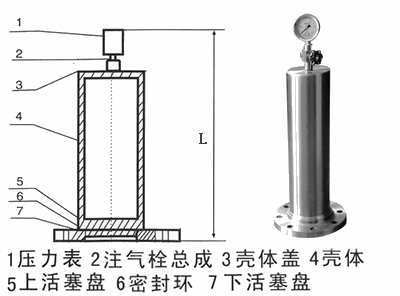

活塞式水锤吸纳器
公称通径DN |
L |
公称通径DN |
L |
||||
管径 |
mm |
1.6MPa |
2.5MPa |
管径 |
mm |
1.6MPa |
2.5MPa |
1/2 |
15 |
200 |
220 |
3 |
80 |
510 |
520 |
3/4 |
20 |
300 |
320 |
4 |
100 |
575 |
585 |
1 |
25 |
320 |
340 |
5 |
125 |
600 |
600 |
1 1/4 |
40 |
350 |
380 |
6 |
150 |
645 |
645 |
1 1/2 |
40 |
350 |
380 |
8 |
200 |
730 |
755 |
2 |
50 |
365 |
385 |
10 |
250 |
820 |
855 |
2 1/2 |
65 |
465 |
485 |
12 |
300 |
920 |
955 |

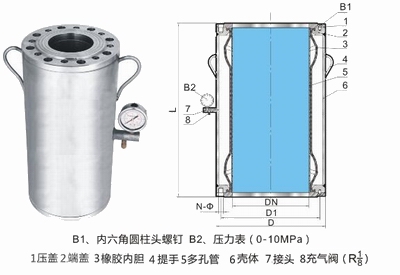

气囊式水锤吸纳器(胶胆式水锤吸纳器)
公称通径DN | D | L | |
管径 | mm | ||
2 | 50 | 165 | 250 |
2 1/2 | 65 | 185 | 320 |
2 | 80 | 200 | 375 |
4 | 100 | 220 | 450 |
5 | 125 | 250 | 550 |
6 | 150 | 285 | 625 |
8 | 200 | 340 | 810 |

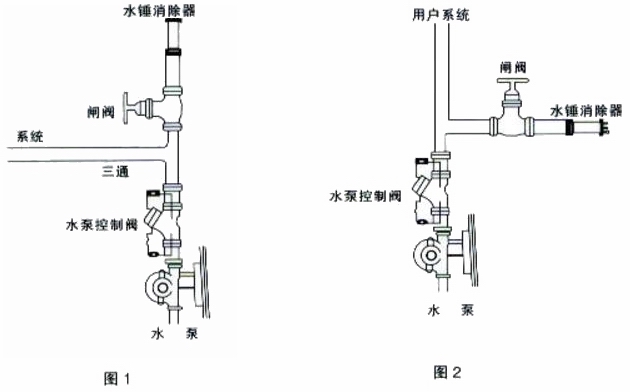

进口水锤吸纳器安装示意图--
