进口动态流量平衡阀
用 途--
ALSO动态平衡阀,用于需要进行流量控制的水系统中,尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节,即可使系统流量自动恒定在要求的设定值。
进口动态流量平衡阀
工作原理--
动态平衡阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统流体的工作压力为P1,手动调节阀瓣的前后压力分别为P2、P3。当手动调节阀瓣调到某一位置时,即人为确定了“设定流量”,以及相对应的固定(P2-P3)值。当系统流量增大时,(P2-P3)的实际值超过了允许的给定值,此时自动调节阀瓣自动关小,直至流量重新维持到设定流量,反之亦然。
进口动态流量平衡阀
特 点--
1、能使系统流量自动平衡在要求的设定值;
2、能自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”,提高供热,空调的室温合格率;
3、能有效地克服“大流量,小温差”的不良运行方式,提高系统能效,实现经济运行。
进口动态流量平衡阀
外形图--

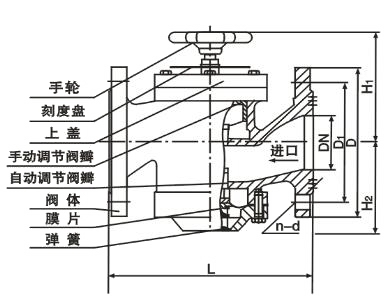

该阀主要由阀体、上下盖、自动调节阀瓣、手动调节阀瓣,膜片和弹簧等组成,如下图所示:
DN |
L |
D |
D1 |
N-d |
H1 |
H2 |
流量控制范围 |
15 |
110 |
螺纹连接 |
72 |
70 |
0.1~1 |
||
20 |
110 |
72 |
70 |
0.1~1.5 |
|||
25 |
115 |
81 |
74 |
0.2~2 |
|||
32 |
160 |
135 |
100 |
4-18 |
110 |
70 |
0.5~d |
40 |
200 |
14 |
110 |
4-18 |
125 |
110 |
1~6 |
50 |
215 |
160 |
125 |
4-18 |
120 |
115 |
2~10 |
65 |
230 |
180 |
145 |
4-18 |
138 |
120 |
3~15 |
80 |
275 |
195 |
160 |
8-18 |
150 |
146 |
5~25 |
100 |
290 |
215 |
180 |
8-18 |
172 |
165 |
10~35 |
125 |
310 |
245 |
210 |
8-18 |
183 |
208 |
15~50 |
150 |
350 |
280 |
240 |
8-22 |
200 |
205 |
30~80 |
200 |
430 |
335 |
295 |
12-22 |
230 |
295 |
40~180 |
250 |
520 |
405 |
355 |
12-26 |
255 |
345 |
100~300 |
300 |
635 |
460 |
410 |
12-26 |
357 |
430 |
150~500 |
350 |
670 |
520 |
470 |
16-26 |
372 |
495 |
200~700 |
进口动态流量平衡阀
设计选型--
1、一般在管网大的分支点,热入口,室内立管皆应设计、安装动态平衡阀,以提高系统调节性能。
2、选用时可参考(主要外型尺寸及性能参数表)和(自力式平衡阀选型图),设计流量应选在图中的涂
黑部分。
3、动态平衡阀可安装在供水管上,也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力
时,为安全起见,动态平衡阀宜安装在供水管上。
4、最高使用温度100℃,公称压力1.6MPa。
5、适用压差范围:20~300Kpa。当系统流体工作压差超过300Kpa 时,为防止产生噪音,应采取措施将
多余的压差消耗掉。
6、动态平衡阀不具备关断功能,根据需要应另设关断阀门。
7、选用DN15~DN25 口径的动态平衡阀,须注明连接方式。
