进口倒流防止器(进口防污隔断阀)

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口倒流防止器(进口防污隔断阀)生产供应,主要进口倒流防止器(进口防污隔断阀),泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口倒流防止器用途--
ALSO倒流防止器用于防止生饮用水管道发生回流污染的安全装置,安全可靠、防止饮用水回流污染的阀门,以确保生活饮用水的卫生和安全。
进口倒流防止器结构--
1.普通型倒流防止器是由两个止回阀串联而成。

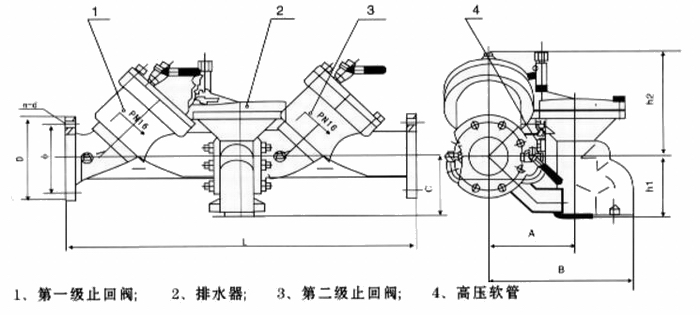

2.安全型倒流防止器是在两个止回阀之间加一个排水器组成。(分为法兰和螺纹连接)

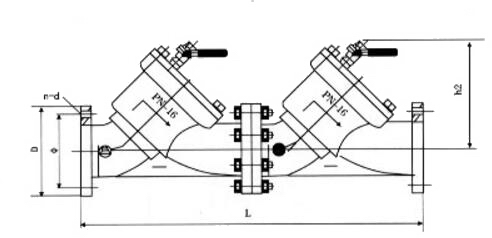

法兰式倒流防止器

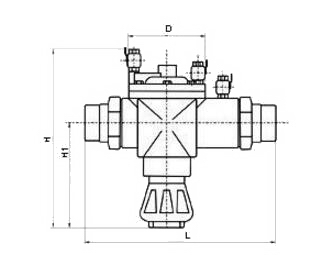

螺纹式倒流防止器

进口倒流防止器外形尺寸--

法兰式通径

DN50

DN65

DN80

DN100

DN125

DN150

DN200

DN250

DN300

L普通型

430

635

730

955

874

1118

1285

1318

1338

L安全型

505

710

780

935

874

1145

1365

1445

1567

螺纹式通径

DN15

DN20

DN25

DN32

DN40

DN50







L内螺纹

169

172

200

236

321

321







L外螺纹

180

180

180

200

240

300







进口倒流防止器工作原理--
安全型倒流防止器工作原理
1.当生活用水从第一级止回系统经过排水器到第二级止回阀系统出口向用户供水,第一级止回系统进口高压水进入排水器隔膜上腔使排水器关闭,保证隔膜下腔与第一级止回阀正常供水。
2.当阀后管路无用户,水静止,如进口压力不变,因前后存在压差,所以排水器仍呈关闭状态。
3.当供水过程中供水压力不断下降,其前后压差下降到一定值时,则排水器隔膜上部压力下降,弹簧推动阀轴向上,排水器开启泄压,泄压到与进口压力恢复一定压差值时,排水器关闭。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进入真空腔,从而防止产生虹吸倒流现象。
4.当倒流防止器之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无渗漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压,如第二止回阀密封被破坏产生泄漏,第二止回阀之前压力升高,造成排水器隔膜上下压差减小,排水器打开排水泄压,此时如第-止回阀密封完全同时破坏,由于第二止回阀倒流回的高压水已泄压减压,也不会倒流回第一止回阀。
普通型倒流防止器工作原理
(1)正常供水:
生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水,第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而隔膜下腔与第一级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。
(2)密封失灵时:
倒流防止器之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无滲漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生滲漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如第一级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀。
安装位置--
接入用户自来水管网的水表后面。
生活用水管道上接出的非生活饮用水和排污管,安装在接出管起端。
生活用水水箱的进水管上(水箱底部进水时)。
生活用水管道上串联加压时,安装在泵的吸水管道上。

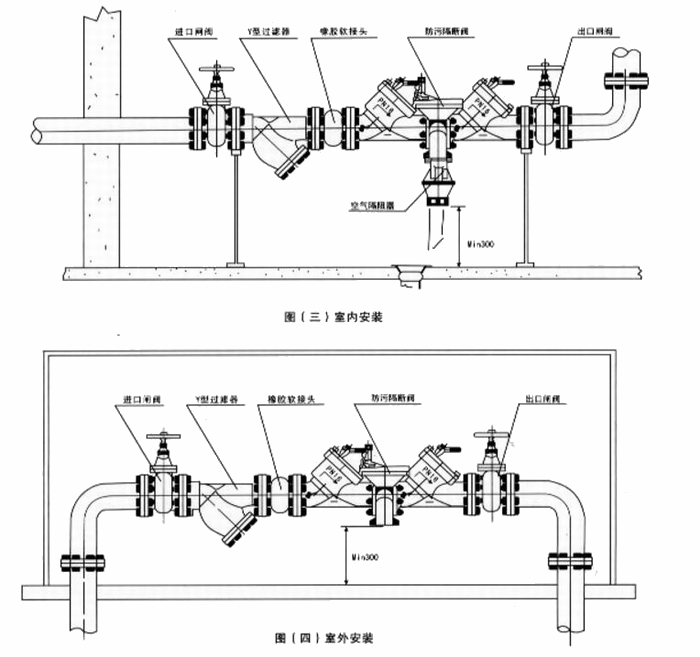

安装方式--
1.普通型可以垂直、水平安装
2.安全型水平安装,地点环境应清洁,有足够的维护空间,安全排水器或(空气隔阻器)出口离地面高度大于300MM,并不被水或杂物所淹没
3.安装地域应设排水设施
4.阀前应装闸阀(蝶阀)及像胶软接头(或伸缩器),阀后装闸阀(蝶阀),水质差时阀前应安装过滤器
