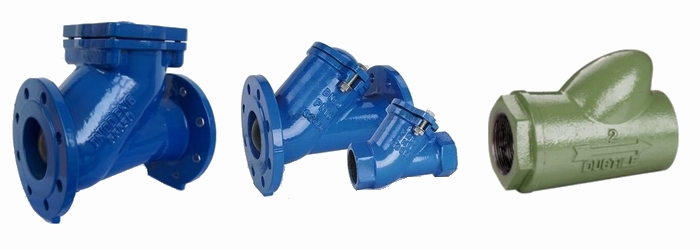

进口球形止回阀描述--
ALSO进口球形止回阀采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门。密封性能好,消声式关闭,不产生水锤.阀体采用全水流通道,流量大,阻力小
进口球形止回阀性能点评--
1.球芯材质为铸铝,阀球运动更灵活轻便,保证良好的密封。
2.端盖拱形结构减小压力损失。
3.精加工的阀座可实现精密密封。
4.可方便快捷的拆卸阀盖。
5.由于球移动,可以实现全通径流道。
6.通道内设有导向装置,阀球运动无阻塞。
7.浮球体自动清洁。
8.密封装置,可在水平或垂直位置工作。
进口球形止回阀技术参数--
型号 |
公称压力MPa |
试验压力PSMPa |
工作温度℃ |
|
壳体 |
密封 |
|||
球形止回阀 |
1.0 |
1.5 |
1.1 |
≤80 适用介质:水、油及非腐蚀性液体 |
1.6 |
2.4 |
1.76 |
进口球形止回阀主要零部件--
零件名称 |
材质 |
阀体、阀盖 |
球铁、铸钢 |
球架、档板 |
球铁、铸钢 |
球体 |
碳钢包橡胶 |

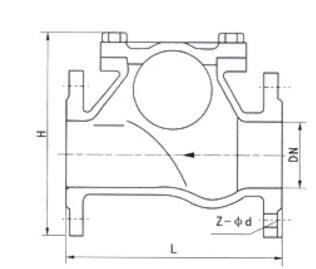

进口球形止回阀外形尺寸--
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
Lmm |
216 |
241 |
293 |
305 |
381 |
403 |
495 |
622 |
698 |
787 |
Hmm |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
800 |
连接尺寸 |
PN1.0MPa按GB4216.4-84;PN1.6按GB4216.5-84 标准 |

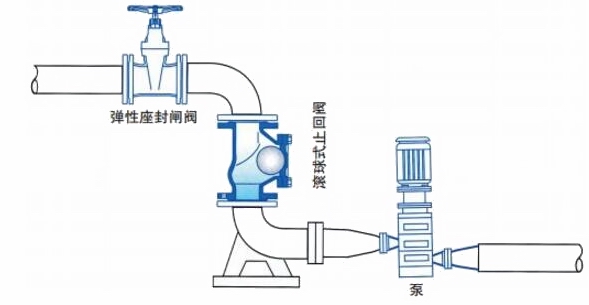

进口球形止回阀典型应用--
抽水、灌溉、工业用水、清水、给水、排水、高层建筑、水厂、污水处理工程、消防、暖通系统
