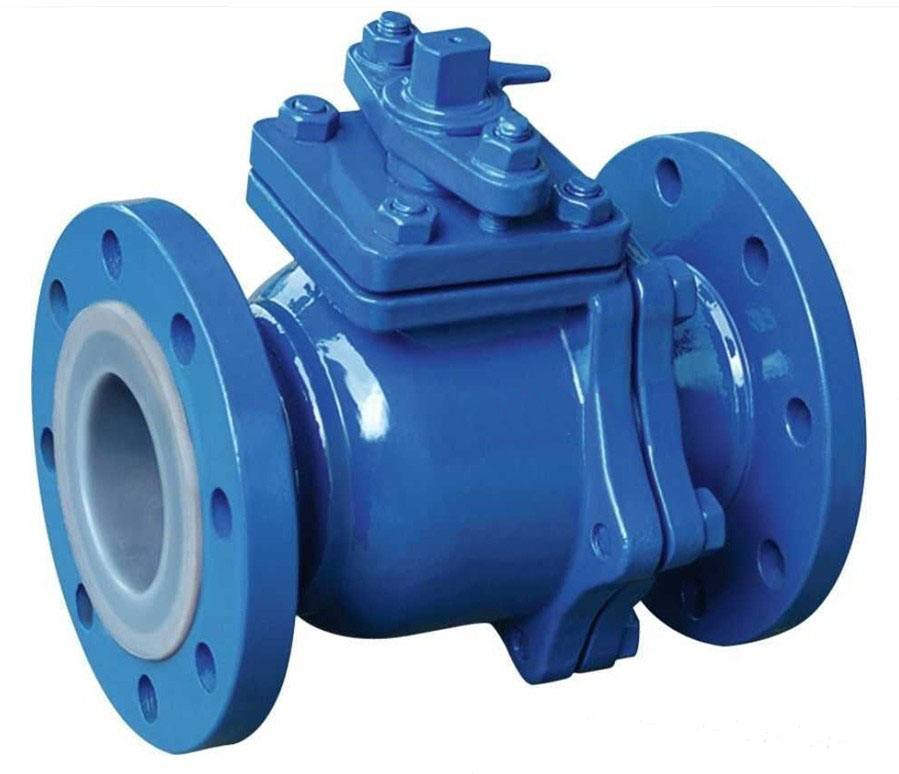

衬氟球阀Q41F46

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供衬氟球阀Q41F46制造商,主要生产衬氟球阀Q41F46销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

Q41F衬氟球阀产品用途

衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。

Q41F衬氟球阀产品特点

1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除"熔融碱金属和元素氟"，以外其它任何强腐蚀性质。
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。
3、启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。

Q41F衬氟球阀基本参数

设计规范：遵循GB 12237，API 608，API 6D
驱动方式：手动、蜗轮传动、气动、电动。
公称压力：PN1.0～2.5(MPa)
公称通径：DN15～350mm

Q41F衬氟球阀基本型号

手动：Q41F3(全衬里) Q41F6(全衬里)
蜗轮：Q341F3(全衬里) Q341F6(全衬里)
气动：Q641F3(全衬里) Q641F6(全衬里)
电动：Q941F3(全衬里) Q941F6(全衬里)

聚四氟乙烯PTFE（F4）适用介质：强酸、强碱、强氧化剂等；使用温度-200-180度；
特点：具有优异的化学稳定性，有很高的耐热性、耐寒性；摩擦系数很低，是极好的自润滑材料，但机械性能较低，流动性差，热膨胀大。

聚全氟乙丙烯FEP（F46）适用介质：任何有机溶剂或试剂、稀或浓无机酸、碱、酮、芳烃、氯化烃等；使用温度：-85-150度；
特点：力学、电性能和化学稳定性基本与F4相同，但突出优点是动击韧性高，有极好的耐侯性和辐射性。

Q41F衬氟球阀执行标准：

设计标准： GB12237
结构长度： GB12221
法兰标准： JB/T79-94 GB9113.1-26
检验试验： JB/T9092-99

Q41F衬氟球阀性能参数

型号		Q41F46-10	Q41F46-16	Q41F46-10C	Q41F46-16C
工作压力（MPa）		1.0	1.6	1.0	1.6
适用温度（℃）		-10～150		-20～150
适用介质		腐蚀性介质
材料	阀体	铸铁内衬聚四氟乙烯		铸钢内衬聚四氟乙烯
	球体	铸钢外包聚四氟乙烯
	密封圈	增强聚四氟乙烯		聚四氟乙烯
	填料	聚四氟乙烯

Q41F衬氟球阀主要外形和连接尺寸

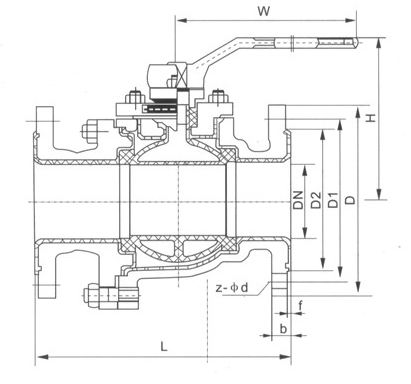

Q41F衬氟球阀结构图

公称通径	PN1.6(MPa)主要外形尺寸和连接尺寸(mm)							参考值
DN	L	D	D1	D2	f	b	Z-Φd	H1	Do
15	130	95	65	45	3	14	4-Φ14	95	140
20	140	105	75	55	3	14	4-Φ14	98	150
25	150	115	85	65	3	16	4-Φ14	113	150
32	165	135	100	78	3	18	4-Φ18	130	180
40	180	145	110	85	3	18	4-Φ18	135	200
50	200	160	125	100	3.5	20	4-Φ18	140	220
65	220	180	145	120	3.5	20	4-Φ18	145	280
80	250	195	160	135	4	22	8-Φ18	205	320
100	280	215	180	155	4	24	8-Φ18	230	380
125	320	245	210	185	4	26	8-Φ18	252	500
150	360	280	240	210	4	28	8-Φ23	283	600
200	400	335	295	265	5	30	8-Φ23	325	750
250	450	405	355	320	5	34	12-Φ26	370	900

Q41F衬氟球阀安装注意事项：

1 、安装在保温管道上的各类手动阀门，手柄均不得向下。
2 、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》 GB 12220 的规定。对于工作压力大于 1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的 1.5 倍，持续时间不少于 5min ，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的 1.1 倍；试验压力在试验持续的时间应符合 GB 50243 标准要求，以阀瓣密封面无渗漏为合格。　
3 、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
