衬氟电动截止阀J941F46/F4产品概述：

J941F46/F4衬氟电动截止阀是一种强度高、耐腐蚀性能好的防腐阀门，主要用于控制各种不同温度的含有腐蚀性介质的管道中，做开关切断使用。电动衬氟截止阀阀外壳体采用熔模精密铸造，阀内腔、阀体、阀盖、阀瓣等（即会与化学介质接触的地方）部件均选用优良的耐腐蚀材料（氟塑料）作为衬里或包覆材料，采用模压衬里成型工艺技术，使阀门既有金属的强度有又耐腐蚀的特性。电动衬氟截止阀不适合用于流量调节，以免管道介质的压力流冲破坏密封面。

衬氟电动截止阀J941F46/F4结构特点：

1、阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度的流体管路，具有强度高、耐腐蚀性能好的特点。

2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

3、保证管路介质绝对不与阀门壳体材料直接接触，耐腐蚀性能极好，是化工、制药、电子、环保、石化、原油和天然气等输送腐蚀性液体管道的理想用阀。

衬氟截止阀基本型号：

手动	J41F4	角式	J441F4
	J41F46		J441F46
气动	J641F4	电动	J941F4
	J641F46		J941F46

衬氟电动截止阀J941F46/F4技术规范：

设计标准	GB12233/GB12233
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动

衬氟电动截止阀J941F46/F4零件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸阀
		Z	C	P	R	PL	RL
1	阀体/端盖/闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	35	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4	填料/压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	紧固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手轮	WCB		WCB		WCB

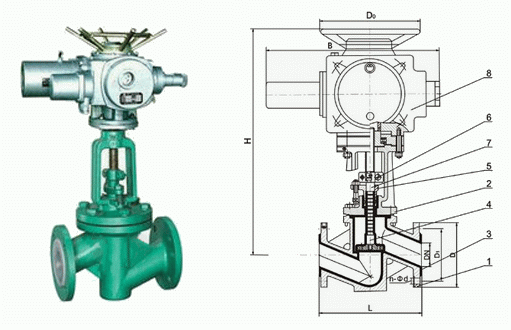

衬氟电动截止阀J941F46/F4外形结构图：

衬氟电动截止阀J941F46/F4连接尺寸：

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	WT(Kg)
DN(mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-Ф14	100	240	265	7
25	1	160	115	85	65	2	16	4-Ф14	120	245	270	7.8
32	11/4	180	135	100	78	2	18	4-Ф18	140	255	285	11
40	11/2	200	145	110	85	3	18	4-Ф18	140	285	315	13
50	2	230	160	125	100	3	20	4-Ф18	160	295	330	15
65	21/2	290	180	145	120	3	20	4-Ф18	180	350	395	23
80	3	310	195	160	135	3	22	4-Ф18	240	395	445	38
100	4	350	215	180	155	3	22	8-Ф18	240	450	490	42
125	5	400	245	210	185	3	24	8-Ф18	280	525	555	55
150	6	480	380	240	210	3	24	8-Ф23	320	605	645	77
200	8	495	335	295	265	3	26	8-Ф23	360	645	765	135
250	10	622	390	350	320	3	28	12-Ф23	400	685	805	220
300	12	698	440	400	368	4	28	12-Ф23	400	710	814	277
350	14	787	500	460	428	4	30	16-Ф23	450	750	855	32

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	WT(Kg)
DN(mm)	NPS(inch)	PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-Ф14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-Ф14	120	250	275	8.2
32	11/4	180	135	100	78	2	18	4-Ф18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-Ф18	140	285	320	14
50	2	230	160	125	100	3	20	4-Ф18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-Ф18	180	355	400	26
80	3	310	195	160	135	3	22	8-Ф18	240	400	450	40
100	4	350	215	180	155	3	24	8-Ф18	240	455	495	50
125	5	400	245	210	185	3	26	8-Ф18	280	530	560	65
150	6	480	280	240	210	3	28	8-Ф23	320	610	650	85
200	8	495	335	295	265	3	30	12-Ф23	360	650	770	150
250	10	622	405	355	320	3	32	12-Ф25	400	690	810	245
300	12	698	460	410	375	4	34	12-Ф25	400	730	845	295
PN2.5MPa
15	1/2	130	95	65	45	2	16	4-Ф14	120	240	265	7.5
20	3/4	150	105	75	55	2	16	4-Ф14	120	245	270	8
25	1	160	115	85	65	2	16	4-Ф14	140	250	275	9
32	11/4	180	135	100	78	2	18	4-Ф18	160	260	290	13
40	11/2	200	145	110	85	3	18	4-Ф18	180	285	320	15
50	2	230	160	125	100	3	20	4-Ф18	180	300	335	20
65	21/2	290	180	145	120	3	22	8-Ф18	240	355	400	28
80	3	310	195	160	135	3	22	8-Ф18	280	400	450	42
100	4	350	230	190	160	3	24	8-Ф23	320	455	495	57
125	5	400	270	220	188	3	28	8-Ф25	320	530	560	71
150	6	480	300	250	218	3	30	8-Ф25	360	610	650	90
