衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门,又称逆止阀或单向阀。
1、 旋启式止回:它的阀瓣都是围绕阀座外的轴旋转启、闭,防止介质倒流。 轴与阀瓣设计为一体,全部衬氟的轴镶嵌在阀体与阀盖之间形成的特殊凹槽内,启闭灵活,密封可靠。
2、浮球式止回:是一种新型结构,阀瓣为球型,特点是衬氟浮球沿阀体通路轴线做升降运动,液体只能让垂直向上流动,一旦液体停直向上流动时,浮球靠本身的重量自动掉落至原位,与阀体内部的密封圈相结合,致使阀门自动关闭。

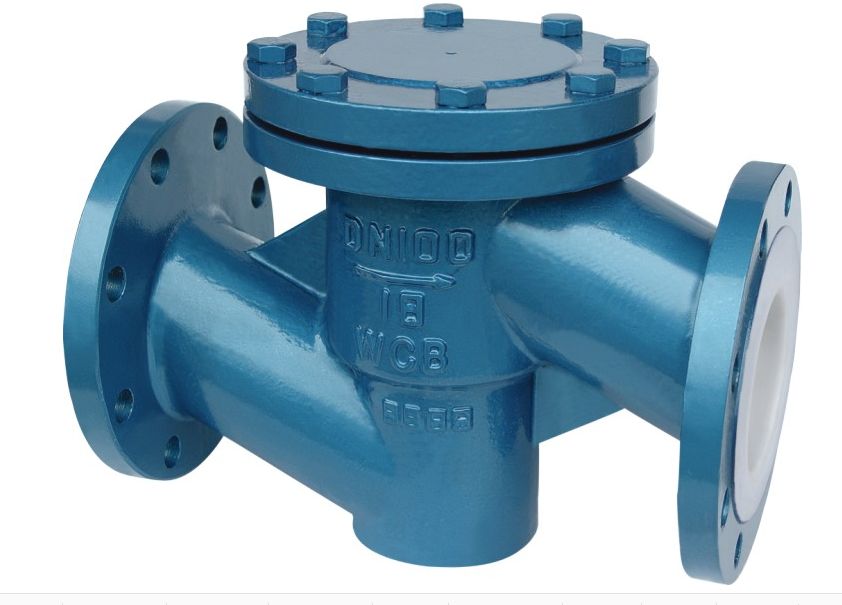

3、升降式止回:结构特点是衬氟阀瓣垂直于阀体进、出口轴线作升降运动,其优点是止回的密封性能非常好。
零件名称 | 材料 |
阀 体 | 铸铁、铸钢、不锈钢、内衬F46、F3 |
阀 瓣 | 铸钢、不锈钢、衬F46、F3 |
阀 盖 | 灰铸钢、铸钢、不锈钢、内衬F46、F3 |
垫 圈 | F4 |
技 术 规 范 | |
设计标准 | GB12236 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
公称通径 | 标准值 | 参考值 | |||||||||
DN (mm) |
NPS (inch) |
L | D | D1 | D2 | f | b | Z-Φd | Do | H | WT(Kg) |
PN0.6Pa | |||||||||||
15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Φ12 | 105 | 55 | 4 |
20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Φ12 | 115 | 58 | 5 |
25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 128 | 60 | 6 |
32 | 11/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Φ14 | 145 | 75 | 7 |
40 | 11/2 | 200 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 160 | 82 | 8 |
50 | 2 | 230 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 178 | 95 | 10 |
65 | 21/2 | 290 | 160 | 130 | 110 | 3 | 16 | 4-Φ14 | 205 | 105 | 20 |
80 | 3 | 310 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 230 | 120 | 25 |
100 | 4 | 350 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 255 | 135 | 30 |
125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-Φ18 | 305 | 158 | 50 |
150 | 6 | 480 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 345 | 180 | 65 |
200 | 8 | 495 | 315 | 280 | 255 | 3 | 22 | 8-Φ18 | 415 | 215 | 137 |
250 | 10 | 622 | 370 | 335 | 310 | 3 | 24 | 12-Φ18 | 490 | 240 | 150 |
300 | 12 | 698 | 435 | 395 | 362 | 4 | 24 | 12-Φ23 | 540 | 265 | 185 |
350 | 14 | 787 | 485 | 445 | 412 | 4 | 26 | 12-Φ23 | 585 | 300 | 215 |
400 | 16 | 914 | 535 | 495 | 462 | 4 | 28 | 16-Φ23 | 635 | 360 | 244 |
450 | 18 | 978 | 590 | 550 | 518 | 4 | 28 | 16-Φ23 | 680 | 385 | 276 |
500 | 20 | 978 | 640 | 600 | 568 | 4 | 30 | 16-Φ23 | 740 | 415 | 315 |
