衬氟放料球阀FQ41F46

作者:valves 发布时间:2021-01-18 00:00:00点击:

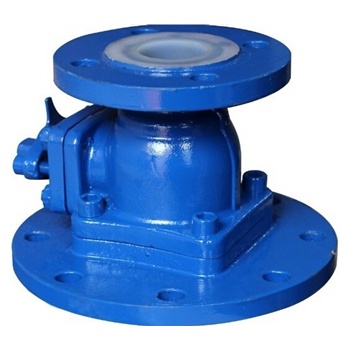

衬氟放料球阀FQ41F46
上海沪贡,上海泵阀品牌。
上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供衬氟放料球阀FQ41F46制造商,主要生产衬氟放料球阀FQ41F46销售,产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

FQ41F46衬氟放料球阀概述

本系列产品是衬氟球阀的延伸产品,为各种强腐蚀性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。其结构形式为浮动直通式,连接形式为法兰,阀外壳采用碳钢内衬氟塑料,阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造,具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。

FQ41F46衬氟放料球阀适用范围:

衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP衬氟放料球阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。衬氟放料球阀的L值为企业标准,左法兰比右法兰大一挡,D1与反应釜连接,分子为右法兰尺寸,分母为左法兰JB78尺寸,配反应釜50L-5000L。

FQ41F46衬氟放料球阀工作原理

衬氟放料球阀FQ41F46-16C的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的,阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。

FQ41F46衬氟放料球阀主要参数

疏水阀

公称通径 PN 0.6-1.6(MPa)主要外形尺寸和连接尺寸(mm) 重量
DN L D D1 D2 f b z-φd D0 H kg
32 140 135/160 100/130 78/115 3/3 18/20 4-φ14/4-φ18 200 130 9
40 160 145/185 110/150 85/125 3/4 18/22 4-φ18/4-φ18 230 135 15
79标 50 170 160/205 125/170 100/140 3/4 20/24 4-φ18/4-φ18 250 140 18
80 200 195/245 160/200 130/175 4/5 22/26 4-φ18/8-φ18 300 205 35 35
69标 50 170 160/230 125/190 100/140 3/4 20/24 4-φ18/8-φ14 250 140 18
80 200 195/245 160/210 130/175 4/5 22/26 4-φ18/10-φ14 300 205 35 35
100 280 215/280 180/240 150/210 4/5 24/28 8-φ18/8-φ23 350 230 44
